ЖК-дисплей 128x64, графический экран STN в позитивном режиме

Этот графический экран с ЖК-дисплеем STN с разрешением 128x64 и положительным режимом предназначен для обеспечения надежности промышленного уровня и массового производства.
Номер модуля: JDA12864-23001

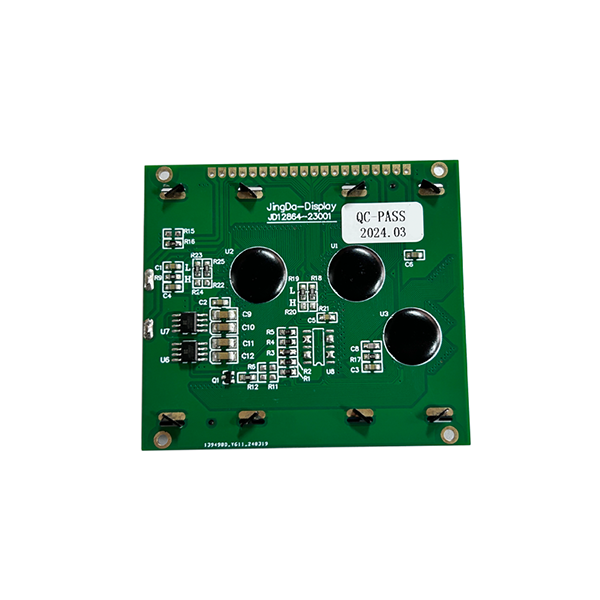

Технология: технология COB
Угол обзора: Широкий угол обзора
Рабочая температура: от -20 до 70 ℃
ИС привода: AIP31107 и AIP31108

Отправить запрос

Рейтинг: 5.0

(Рейтинг: 1)

Описание продукта

Изготовленный для промышленного применения, этотЖК-дисплей 128x64, графический экран STN в позитивном режимеобеспечивает четкое матричное изображение. Благодаря источнику питания 3,0 В и микросхемам драйвера AIP31107 он обеспечивает стабильную работу панелей управления, медицинских устройств и интеллектуальных счетчиков.

ЖК-дисплей 128x64 Графический экран STN в позитивном режиме: характеристики и характеристики

Поиск надежногоЖК-дисплей 128x64, графический экран STN в позитивном режиметребуется поставщик, который понимает как оптические характеристики, так и стабильность массового производства. Модуль JDA12864-23001 создан именно для этих нужд. Сочетая проверенное стекло STN с положительным режимом работы и прочную сборку COB, мы получаем высокорентабельное визуальное решение.

ЭтотЖК-дисплей 128x64, графический экран STN в позитивном режимеиспользуются микросхемы драйвера AIP31107 и AIP31108, работающие по схеме управления с коэффициентом заполнения 1/64 и смещением 1/9. Направление обзора на 6 часов и матрица 128x64 делают его очень универсальным. Мы также поддерживаем настройку управляющей микросхемы для идеального соответствия вашей существующей печатной плате и прошивке.

	СОДЕРЖИМОЕ ДИСПЛЕЯ И НАПРЯЖЕНИЕ 128×64 точек \| 3,0 В

	ПРИВОД ИС И СХЕМА AIP31107 и AIP31108 \| Обязанность 1/64, смещение 1/9

	АКТИВНАЯ ОБЛАСТЬ И ТЕМП. 56,28 × 38,36 мм \| от -20 до 70 °С

JDA12864-23001 Технические параметры
Номер модуля.	JDA12864-23001
Размер модуля	78(Д)×70(Ш)×12,5(В) мм
Зона просмотра	62,00(Д)мм×44,00(Ш)мм
Активная область	56,28(Д)мм×38,36(Ш)мм
Отображать контент	128×64 точек
Источник питания	3,0 В
ИС привода	АИП31107 и АИП31108
Схема движения	Режим работы 1/64, смещение 1/9
Направление просмотра	6 часов
Рабочая температура.	от -20 до 70 °С
Температура хранения.	от -30 до 80 °С

Применение позитивного графического экрана STN

Благодаря своей высокой надежности и экономичности, этоЖК-дисплей 128x64, графический экран STN в позитивном режимешироко выбирается инженерами для различных требований к HMI и отображению данных:

▸ Промышленные системы управления- преобразователи частоты, интерфейсы ПЛК и панели управления станками.

▸ Медицинское оборудование- мониторы пациента, диагностические устройства и портативные измерители здоровья.

▸ Трафик и транспорт- системы управления парковкой, билетные автоматы и регистраторы данных.

▸ Бытовая электроника- умная бытовая техника, аудиоаппаратура и измерительные инструменты.

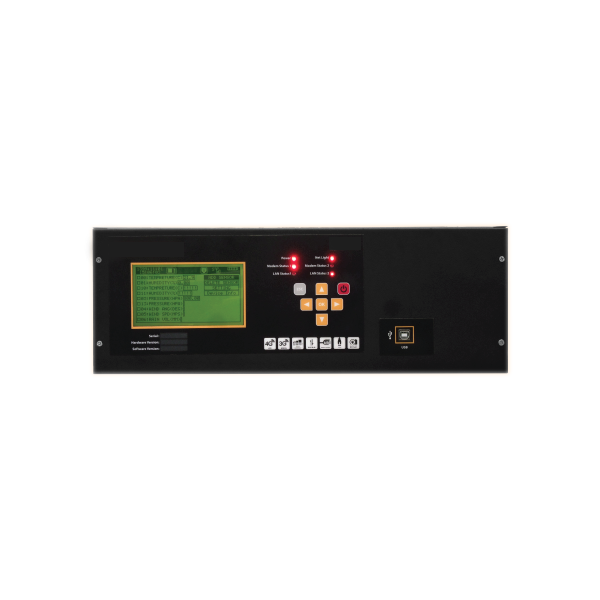

128x64 LCD Display STN Positive Mode Graphic Screen Application

ЖК-дисплей 128x64. Графический экран STN в положительном режиме для промышленного применения.

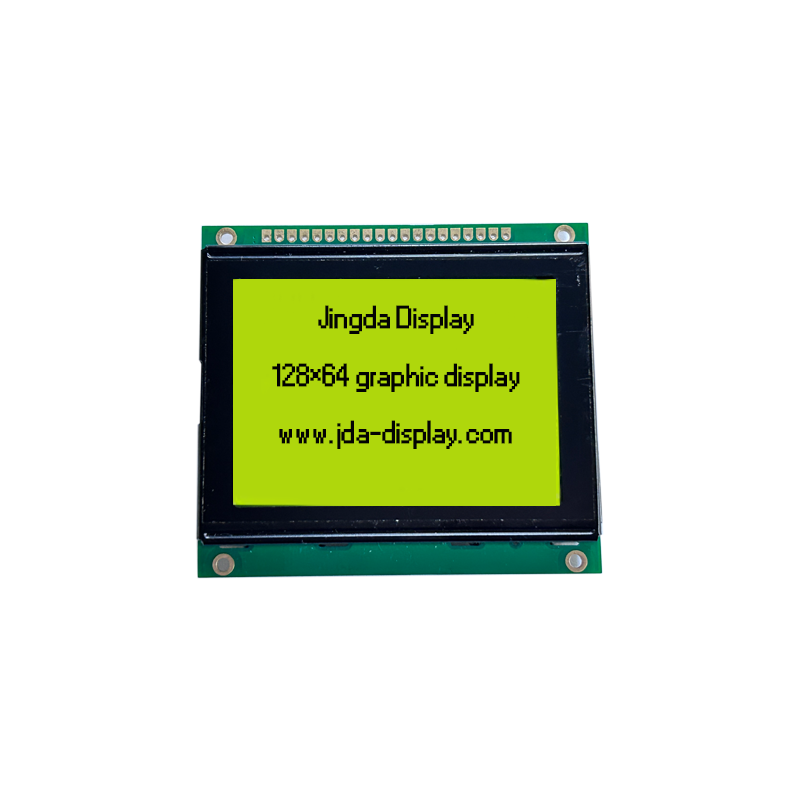

12864 graphic LCD module display

Дисплей позитивного режима STN, показывающий данные точечной матрицы.

Поддержка настройки и массового производства

Этот модуль каталога является отличной отправной точкой, но наши возможности выходят далеко за рамки стандартных деталей. Если вам нужен полностью индивидуальныйЖК-дисплей 128x64, графический экран STN в позитивном режиме, наша команда инженеров готова помочь. Мы предлагаем нестандартную оснастку для стекла, измененную распиновку и альтернативные цвета подсветки.

Настройка драйвера IC- Измените настройку AIP31107/31108 в соответствии с существующей прошивкой.

Поляризатор и подсветка- Светоотражающие, трансфлективные или пропускающие варианты с белой, синей или зеленой светодиодной подсветкой.

Типы разъемов- Штыревой разъем, разъем Zebra или кабель FPC в соответствии с вашим процессом сборки.

Быстрая цитата- Отправьте свой чертеж и годовой запрос, чтобы получить подробное ценовое предложение в течение 24 часов.

Для сравнения с другими вариантами монохромного дисплея посетите нашГрафический ЖК-дисплейстраница категории. Вы также можете изучить нашиМодуль ЖК-дисплея 128 × 64 Модуль положительного дисплея FSTNдля альтернативных оптических режимов. Если ваш проект требует более простых числовых показаний,Сегментный ЖК-дисплейраздел может предложить более экономичное решение.

Качество производства и приверженность EEAT

Компания Shenzhen Jingda Display Technology Co., Ltd. производит монохромные ЖК-модули с 2015 года. На нашем беспыльном предприятии площадью 6000 м² в провинции Фуцзянь имеются чистые помещения классов 100 и 1000, гарантирующие, что каждыйЖК-дисплей 128x64, графический экран STN в позитивном режимесобирается без загрязнений. Мы строго соблюдаем протоколы управления качеством ISO и можем предоставить отчеты о соответствии RoHS и инспекциях для аудита закупок. Перед отправкой каждая партия проходит строгие электрические и оптические испытания.

Часто задаваемые вопросы

Можно ли настроить управляющую микросхему этого графического экрана с ЖК-дисплеем STN размером 128x64 пикселей в положительном режиме?

Да. В стандартной конфигурации используются AIP31107 и AIP31108. Однако мы можем настроить микросхему драйвера в соответствии с вашими конкретными требованиями к прошивке или оборудованию для серийного производства.

Каков минимальный объем заказа для этого графического ЖК-модуля 12864?

Минимальный заказ зависит от того, является ли это стандартной конфигурацией на складе или требуется специальный инструмент. Для стандартных образцов и оптовых заказов, пожалуйста, свяжитесь с нашей командой инженеров для получения предложения в течение 24 часов.

Требуется ли для положительного режима STN подсветка?

Дисплеи положительного режима STN обычно являются отражающими или трансфлективными. В зависимости от среды вашего приложения к модулю можно добавить матрицу светодиодной подсветки для обеспечения читаемости при слабом освещении.

Каковы сроки выполнения заказов на массовое производство?

Стандартные образцы обычно доставляются в течение 3-7 рабочих дней. Для массового производства время выполнения заказа подтверждается вместе с ценой на основе вашего годового объема и требований к инструментам.
