Символьный ЖК-модуль STN COB ЖК-дисплей

Параметры символьного ЖК-модуля STN COB ЖК-дисплей

Внедрение символьных ЖК-дисплеев

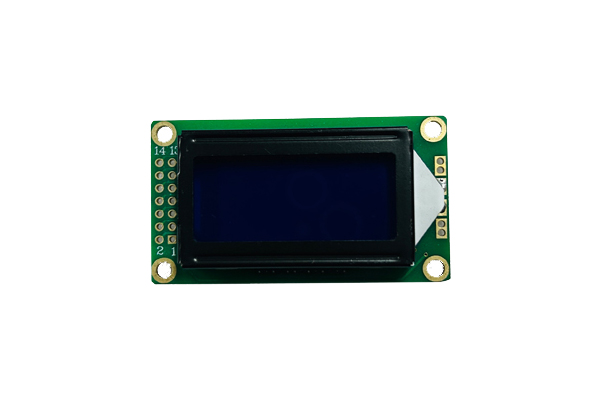

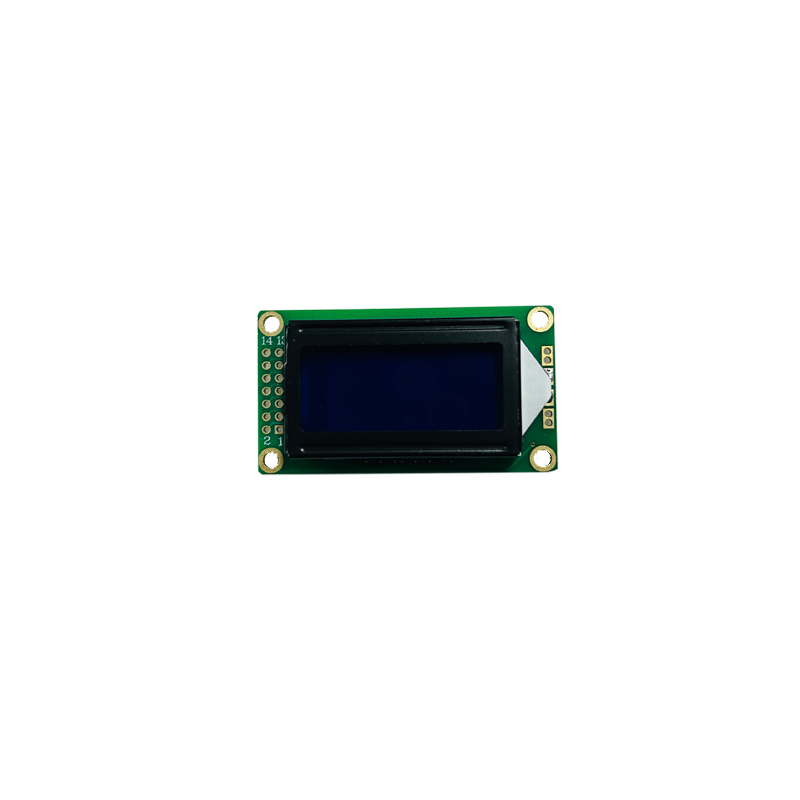

Символьный ЖК-модуль — это монохромный жидкокристаллический дисплей, предназначенный для отображения букв, цифр, символов и заранее определенных символов в структурированном символьно-строчном формате. Символьный ЖК-дисплей JDA в основном используется для отображения символьной информации, его конструкция проста, функция ориентирована на отображение символов и символов, отличается высокой стабильностью и экономичностью. Доступен в красном, желто-зеленом, синем, зеленом цвете и поддерживает такие форматы, как 16x2, 16x3, 20x4 и т. д. Размер этой модели символьного дисплея составляет 58x32x13,5 мм, что меньше, чем символьный экран модуля 16x2, и представляет собой очень изысканный символьный экран.

Как правильно выбрать модуль символьного ЖК-дисплея

1. Формат отображения: определите количество символов и строк.

2. Режим ЖК-дисплея: выберите STN положительный, отрицательный или FSTN в соответствии с визуальными требованиями.

3. Направление просмотра: подтвердите необходимый угол обзора и ориентацию установки.

4. Освещение: выберите пропускающую или трансфлективную конструкцию.

5. Подсветка: выберите подходящий цвет и яркость светодиода.

6. Интерфейс: подтвердите 4-битную или 8-битную параллельную связь.

7. Напряжение: проверьте электрические требования MCU и ЖК-дисплея.

8. Температура: сопоставьте рабочий диапазон модуля с окружающей средой оборудования.

9. Механические размеры: проверьте контур, зону обзора, монтажные отверстия и толщину.

10. Требования к индивидуальной настройке: учитывайте специальные характеристики стекла, печатной платы, FPC, микросхемы и подсветки.

Почему стоит выбрать JINGDA DISPLAY COMPANY?

Shenzhen Jingda Display Technology Co., Ltd является профессиональным производителем, занимающимся исследованиями и разработками, производством и настройкой ЖК-дисплеев, TFT-дисплеев, OLED-дисплеев. Имея многолетний опыт работы в индустрии дисплеев, мы накопили глубокие технические знания и богатый практический производственный опыт, сформировав полную и зрелую систему производства и контроля качества. Наш опыт работы с технологией монохромных ЖК-дисплеев позволяет нам сосредоточиться на деталях, которые влияют на производительность дисплея, надежность и стабильность производства. JINGDA DISPLAY может похвастаться выдающейся основной конкурентоспособностью в области монохромных сегментных дисплеев, матричных дисплеев и символьных дисплеев, которые являются нашими флагманскими линейками продуктов со стабильной производительностью, высокой экономической эффективностью и широкой применимостью.

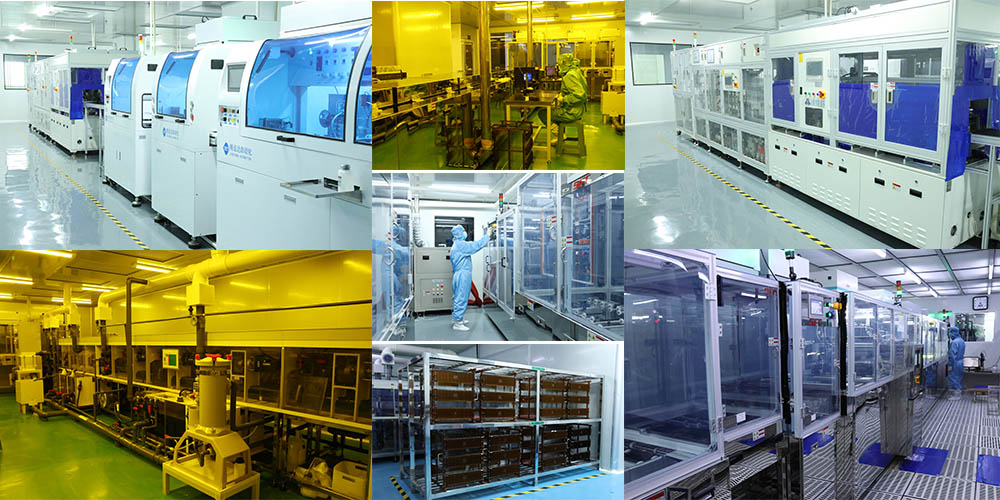

JINGDA DISPLAY имеет собственную фабрику в Лунъяне, провинция Фуцзянь, площадью более 10 000 квадратных метров. Есть мастерская без пыли площадью 6000㎡, включая чистую мастерскую стоуровневой и чистую мастерскую тысячной степени.

Часто задаваемые вопросы

В чем разница между символьным ЖК-дисплеем и графическим ЖК-дисплеем?

Символьный ЖК-дисплей предназначен для отображения текста и символов с использованием встроенной таблицы шрифтов. Каждая позиция символа представляет собой заранее определенную ячейку (обычно 5×8 точек), а контроллер дисплея автоматически обрабатывает рендеринг символов — вы просто отправляете коды ASCII. Графический ЖК-дисплей, напротив, контролирует каждый отдельный пиксель на экране. Это позволяет использовать изображения и пользовательскую графику, но требует значительно большей разработки программного обеспечения.

Подходит ли символьный ЖК-дисплей для промышленного оборудования?

Да. Символьный ЖК-дисплей особенно подходит для промышленного оборудования, которому требуется надежное представление значений, рабочих состояний, меню, сигналов тревоги и кодов ошибок без необходимости использования полноцветной графики.

Можно ли настроить цвет подсветки?

Да. Модули символьных ЖК-дисплеев могут поставляться со светодиодной подсветкой различных цветов, включая белую, желто-зеленую, синюю и янтарную, в зависимости от режима ЖК-дисплея и конструкции изделия.

Может ли Jingda настроить модуль символьного ЖК-дисплея?

Да. Индивидуальные решения могут включать размеры ЖК-дисплея, формат символов, область просмотра, поляризатор, направление просмотра, печатную плату, разъем, микросхему контроллера, подсветку и электрический интерфейс в соответствии с требованиями проекта.
