В чем разница между графическим ЖК-экраном и сегментным ЖК-экраном?
2025-11-12
Сегментный ЖК-дисплей: ЖК-дисплей, на котором отображается фиксированное содержимое, такое как цифры, символы, единицы измерения и т. д., посредством заранее разработанных «сегментов». Каждый «сегмент» представляет собой независимый электрод. Его можно использовать только для простого отображения цифр и символов.
Графический ЖК-дисплей: Матрица, состоящая из большого количества независимых пикселей (точек), которые могут отображать любой текст, графику или изображение. Пиксели обычно управляются по принципу управления строками и столбцами. Например, матричный ЖК-экран размером 128x64 имеет 64 точки по вертикали и 128 точек по горизонтали, что в сумме составляет 128x64 точки. Как показано на рисунке ниже.
Принцип отображения сегментного ЖК-дисплея и графического ЖК-дисплея
| Элемент |
Сегментный ЖК-дисплей |
Графический ЖК-дисплей |
| Принцип |
Проводящая область фиксированного сегмента появляется после электрификации, например, «8» состоит из 7 сегментов. |
Пиксельная матрица формируется пересечением нескольких строк и столбцов, каждой точкой можно управлять индивидуально. |
| Инструкция |
Количество приводных электродов небольшое. |
Требуется микросхема драйвера строк и столбцов. |
| Метод привода |
Статический привод или простое мультиплексирование |
Драйвер динамического сканирования строк и столбцов |

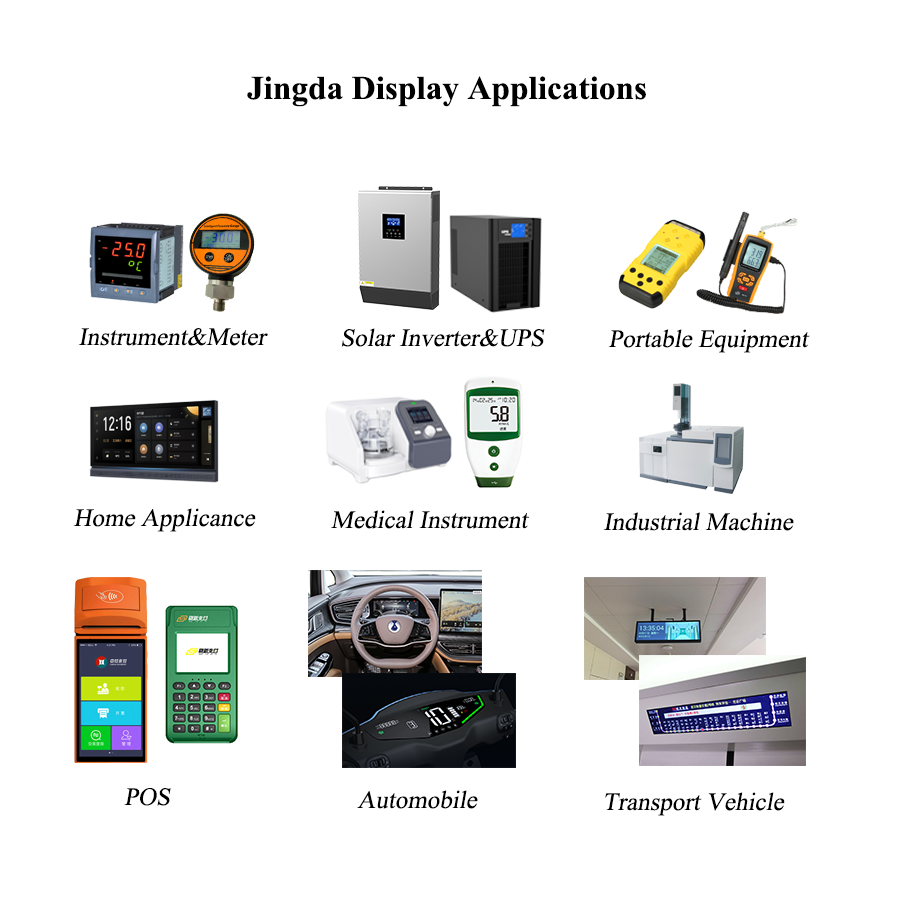

Типичные применения
Сегментный ЖК-дисплей: Электронные весы, часы, калькуляторы, панели бытовой техники, панели приборов.
Графический ЖК-дисплей: промышленное оборудование управления, медицинское оборудование, POS-терминалы, измерительные приборы, автомобильные дисплеи, интерфейсы меню на китайском языке и т. д.
Как выбрать сегментный и графический дисплей?
Это зависит от требований вашего проекта:
ВыборЖК-экран с кодом сегмента:
1. Отображаемый контент фиксирован и ограничен (например, цифры, несколько слов или ЗНАЧКИ).
2. Чрезвычайно чувствителен к затратам и требует масштабного производства.
3. Имеет чрезвычайно высокие требования к энергопотреблению и устройство должно длительное время питаться от аккумулятора.
4. Нет необходимости отображать китайские иероглифы или сложную графику.
Выбор графического ЖК-экрана:
1. Необходимо отображать китайские иероглифы, переменные строки, динамическую графику или анимацию.
2. Отображаемый контент должен часто меняться в зависимости от действий пользователя или внешних входных данных.
3. Есть требования к эстетической привлекательности и интерактивности пользовательского интерфейса.
Если вы ищете сегментный ЖК-дисплей или графический точечный ЖК-дисплей для своего проекта, свяжитесь с командой JDA. Добро пожаловать на наш официальный сайт:www.jda-display.com
