Каков принцип работы сегментного ЖК-дисплея?

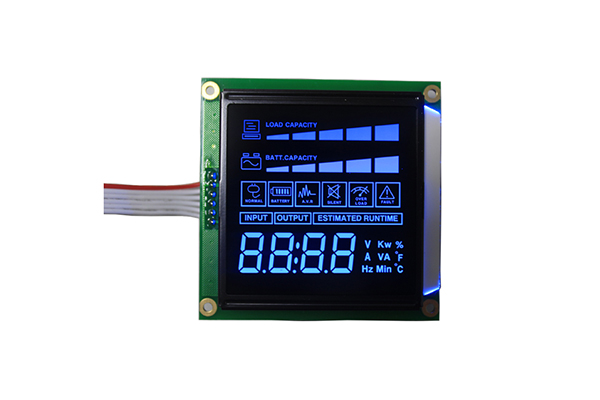

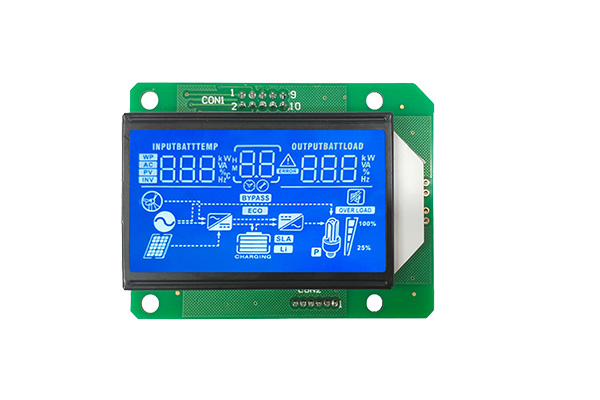

The сегментный ЖК-экран— это тип ЖК-дисплея, используемый для отображения простой информации, такой как цифры, буквы и символы. Его особенности включают в себя:

Фиксированный отображаемый контент:Каждый пиксель соответствует фиксированному содержимому дисплея и не может быть изменен по желанию.

Простая структура:Состоит из верхних и нижних стеклянных подложек, жидкокристаллических материалов и электродов, имеет низкую стоимость.

Низкое энергопотребление:Для работы требуется только слабый ток, и он имеет чрезвычайно низкое энергопотребление.

Широко применяется:Его часто используют в таких продуктах, как автомобильные инструменты, электронные весы и часы.

1. Базовая структура

Сегментный ЖК-дисплей в основном состоит из следующих частей:

1) Поляризационные пленки (одна верхняя и одна нижняя). Направления поляризации этих двух поляризационных пленок перпендикулярны друг другу (например, верхняя пленка расположена в вертикальном направлении, а нижняя пленка — в горизонтальном направлении).

2) Стеклянная подложка (по одной штуке сверху и снизу): содержит прозрачные электроды ITO.

3) Прозрачный электрод:

A. Общий электрод: расположен на одном из кусков стекла и используется всем экраном.

Б. Сегментные электроды. Расположенные на другом куске стекла, они выгравированы в фиксированную форму, которую мы хотим отобразить, например, каждый штрих цифры «8». Символ «8» обычно состоит из 7 сегментов (7 независимых электродов).

4) Жидкокристаллический материал: заполнен крошечным зазором между двумя кусочками стекла.

5) Панель/отражатель подсветки: расположена в нижнем слое и обеспечивает источник света. Экран сегментного кода сам по себе не излучает свет, и его можно увидеть только через подсветку или отражение окружающего света.

2. Режим привода: привод переменного тока переменного тока

ЖК-дисплей нельзя подвергать воздействию постоянного тока в течение длительного времени, иначе это повредит структуру ЖК-дисплея.

Поэтому для отображения сегментного кода используется привод переменного тока (обычно 1–100 Гц).

К методам вождения относятся:

A. Статический привод: высокая контрастность, но с несколькими контактами.

B. Динамический привод (1/2, 1/3, 1/4 режима и т. д.): обычно используется, что позволяет уменьшить количество контактов.

Краткое изложение принципов

Принцип работы сегментного ЖК-дисплея можно резюмировать следующим образом: управляя напряжением между электродами (сегментами) определенной формы, можно изменять расположение молекул жидкого кристалла в соответствующей области, избирательно пропуская или не пропуская подсветку, отображая фиксированные цифры, символы или узоры.

Экран сегментного кода представляет собой неточечный матричный дисплей, который использует молекулы жидкого кристалла для изменения оптического пути с помощью напряжения, управляет определенными электродами переменным током и отображает соответствующие сегменты черным цветом, тем самым формируя числа или символы.
