Что такое дисплей последовательного порта и почему он становится необходимым для современных встраиваемых систем
В современных встроенных системах пользовательские интерфейсы должны быть эффективными, отзывчивыми и простыми в интеграции. АSОтображение последовательного портастановится все более популярным решением для инженеров и производителей, поскольку оно упрощает связь между микроконтроллерами и модулями дисплея, одновременно снижая сложность разработки.
В этом подробном руководстве рассказывается, что такое дисплей последовательного порта, как он работает и почему он широко используется в промышленном оборудовании, интеллектуальных устройствах, медицинских инструментах и приложениях Интернета вещей. Мы также объясняем его архитектуру, протоколы связи, преимущества и советы по интеграции. Кроме того, мы предоставляем сравнительные таблицы, рекомендации по внедрению и ответы на часто задаваемые вопросы.
Если вы разрабатываете встраиваемое устройство и хотите получить надежное решение для отображения, эта статья поможет вам понять, как работает дисплей с последовательным портом.Джингдаможет упростить разработку и улучшить взаимодействие с пользователем.
Оглавление
- 1. Что такое дисплей последовательного порта?
- 2. Как работает отображение последовательного порта?
- 3. Почему дисплеи последовательного порта популярны во встраиваемых системах?
- 4. Ключевые компоненты системы отображения последовательного порта
- 5. Протоколы последовательной связи, используемые в дисплеях
- 6. Преимущества использования дисплея последовательного порта
- 7. Дисплей последовательного порта против традиционного ЖК-интерфейса
- 8. Сценарии применения дисплеев последовательного порта
- 9. Как интегрировать дисплей последовательного порта в ваш проект
- 10. Рекомендации по выбору дисплея последовательного порта
- 11. Будущие тенденции в технологии отображения последовательных портов
- 12. Часто задаваемые вопросы
1. Что такое дисплей последовательного порта?

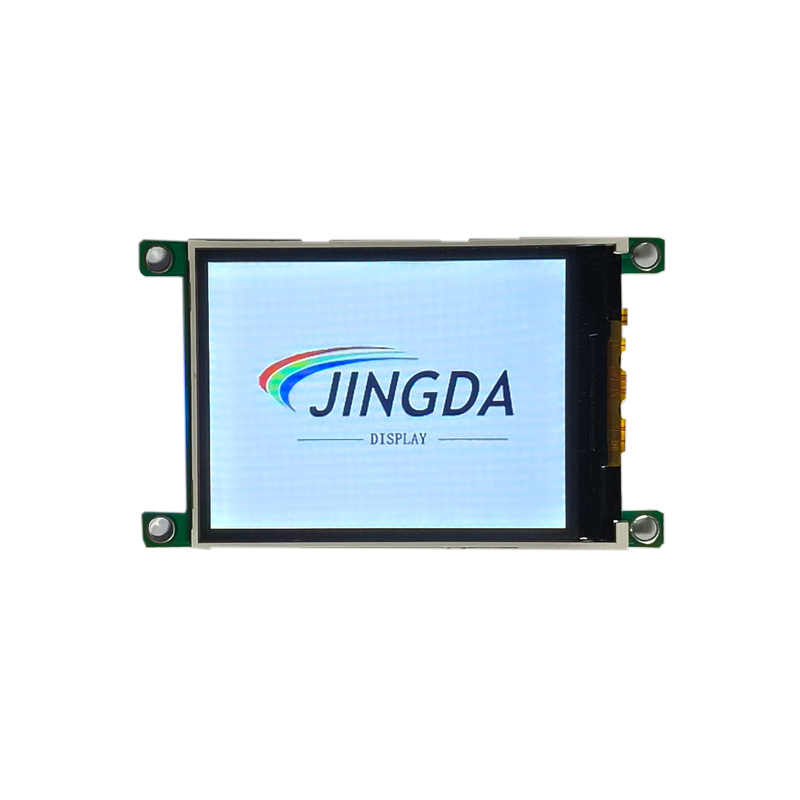

A Отображение последовательного порта— это тип модуля дисплея, который взаимодействует с хост-контроллером через последовательный интерфейс связи, такой как UART, RS232 или последовательный TTL. Вместо прямого управления пикселями или сложными драйверами дисплея разработчики отправляют простые команды или данные через последовательный интерфейс для отображения текста, графики или элементов пользовательского интерфейса.
Такая архитектура существенно снижает нагрузку на основной микроконтроллер, поскольку сам модуль дисплея содержит встроенный процессор, отвечающий за рендеринг графики и управление интерфейсом.
Типичные модули последовательного дисплея включают в себя:
- TFT последовательные дисплеи
- UART ЖК-дисплеи
- Промышленные дисплеи RS232
- Последовательные дисплеи HMI
Такие производители, какДжингдапредоставлять решения для последовательного отображения промышленного уровня, которые упрощают разработку человеко-машинного интерфейса (HMI).
2. Как работает отображение последовательного порта?
Дисплей с последовательным портом работает, используя простой рабочий процесс связи между хост-контроллером и модулем дисплея.
Основной рабочий процесс
- Хост-микроконтроллер отправляет команды через UART или последовательный интерфейс.
- Модуль дисплея получает команду.
- Внутренний процессор интерпретирует команду.
- На дисплее отображается текст, изображения или компоненты пользовательского интерфейса.
Вместо обработки операций на уровне пикселей хост-система отправляет только такие инструкции, как:
- Отображать текст
- Переключить страницу пользовательского интерфейса
- Обновить значение датчика
- Триггерная анимация
Такой подход значительно снижает сложность прошивки и повышает надежность системы.
3. Почему дисплеи последовательного порта популярны во встраиваемых системах?
Разработчики встраиваемых систем часто сталкиваются со строгими ограничениями с точки зрения вычислительной мощности, времени разработки и стабильности системы. Дисплеи последовательного порта обеспечивают практическое решение этих проблем.
Основные причины популярности
- Минимальное потребление ресурсов MCU
- Простое командное управление
- Быстрая разработка пользовательского интерфейса
- Более низкая стоимость разработки
- Уменьшена сложность прошивки
Благодаря этим преимуществам модули последовательного дисплея широко используются в промышленном оборудовании, бытовой электронике и интеллектуальных устройствах.
4. Ключевые компоненты системы отображения последовательного порта
Типичная система отображения последовательного порта состоит из нескольких ключевых аппаратных и программных компонентов.
| Компонент | Описание |
|---|---|
| Микроконтроллер (МК) | Главный системный контроллер, отправляющий последовательные команды |
| Последовательный интерфейс | Канал связи UART, RS232 или TTL |
| Контроллер дисплея | Встроенный процессор внутри модуля дисплея |
| TFT/ЖК-панель | Экран визуального вывода |
| Библиотека прошивки/UI | Программное обеспечение, используемое для проектирования макетов интерфейса. |
Современные дисплеи часто включают встроенное хранилище для шрифтов, изображений и шаблонов пользовательского интерфейса.
5. Протоколы последовательной связи, используемые в дисплеях
Дисплеи последовательного порта обычно используют несколько протоколов связи в зависимости от приложения.
Общие протоколы
- УАРТ
- RS232
- RS485
- ТТЛ серийный
| Протокол | Расстояние | Типичное использование |
|---|---|---|
| УАРТ | Короткий | Встроенные устройства |
| RS232 | Середина | Промышленные системы управления |
| RS485 | Длинный | Автоматизация производства |
| ТТЛ | Короткий | Платы разработки микроконтроллеров |
Выбор протокола зависит от расстояния связи, устойчивости к помехам и архитектуры системы.
6. Преимущества использования дисплея последовательного порта
Дисплеи с последовательным портом обеспечивают ряд технических и коммерческих преимуществ по сравнению с традиционными интерфейсами дисплея.
Технические преимущества
- Низкое использование процессора
- Простой командный протокол
- Уменьшенная сложность проводки
- Встроенная графическая обработка.
- Улучшена стабильность системы
Преимущества разработки
- Сокращенный цикл разработки
- Меньше кодирования прошивки
- Простая настройка пользовательского интерфейса
- Более низкие затраты на проектирование
Это делает последовательные дисплеи идеальными как для стартапов, так и для крупномасштабной разработки промышленной продукции.
7. Дисплей последовательного порта против традиционного ЖК-интерфейса
| Особенность | Отображение последовательного порта | Традиционный ЖК-интерфейс |
|---|---|---|
| Метод управления | Командный | Пиксельный контроль |
| Загрузка микроконтроллера | Низкий | Высокий |
| Время разработки | Короткий | Длинный |
| Сложность оборудования | Низкий | Высокий |
| Гибкость пользовательского интерфейса | Высокий | Зависит от MCU |
Как видно из таблицы, последовательные дисплеи значительно упрощают разработку, сохраняя при этом отличные возможности интерфейса.
8. Сценарии применения дисплеев последовательного порта
Дисплеи последовательного порта используются во многих отраслях благодаря своей гибкости и надежности.
Общие приложения
- Оборудование промышленной автоматизации
- Панели управления умным домом
- Медицинские приборы
- Инструменты тестирования
- Системы энергомониторинга
- IoT-устройства
- Коммерческие торговые автоматы
Эти приложения требуют стабильной связи, простых обновлений пользовательского интерфейса и надежной долгосрочной работы.
9. Как интегрировать дисплей последовательного порта в ваш проект
Интеграция дисплея последовательного порта относительно проста.
Типичные шаги интеграции
- Выберите размер и разрешение дисплея
- Подключите последовательный интерфейс к MCU
- Настройка скорости передачи данных и параметров связи
- Проектирование пользовательского интерфейса
- Отправка команд для управления дисплеем
Большинство производителей предоставляют инструменты настройки, которые позволяют инженерам визуально проектировать интерфейс перед его развертыванием.
10. Рекомендации по выбору дисплея последовательного порта
Выбор правильного модуля дисплея имеет важное значение для производительности и долгосрочной надежности продукта.
Факторы, которые следует учитывать
- Разрешение дисплея
- Сенсорные возможности
- Протокол связи
- Рабочая температура
- Промышленная сертификация
- Поддержка программного обеспечения
Работаем с опытными производителями, такими какДжингдагарантирует совместимость, надежность и профессиональную техническую поддержку.
11. Будущие тенденции в технологии отображения последовательных портов
По мере развития встраиваемых систем технология последовательного отображения продолжает совершенствоваться в нескольких областях.
Новые тенденции
- TFT-панели с более высоким разрешением
- Интегрированные сенсорные контроллеры
- Улучшенные инструменты проектирования пользовательского интерфейса.
- Интернет вещей и подключение к облаку
- Интерфейсы устройств с поддержкой AI
Эти инновации еще больше расширят роль дисплеев последовательного порта в интеллектуальных устройствах и промышленной автоматизации.
12. Часто задаваемые вопросы
Какова основная цель дисплея последовательного порта?
Его основная цель — упростить связь между микроконтроллером и дисплеем с помощью последовательных команд, а не сложного графического программирования.
Требуются ли для дисплеев с последовательным портом мощные микроконтроллеры?
Нет. Одним из самых больших преимуществ является то, что они снижают требования к обработке MCU, поскольку модуль дисплея выполняет внутреннюю обработку графики.
Подходят ли последовательные дисплеи для промышленных условий?
Да. Многие промышленные устройства используют протоколы последовательной связи, такие как RS232 и RS485, что обеспечивает высокую совместимость последовательных дисплеев с промышленными системами управления.
Могут ли дисплеи с последовательным портом поддерживать сенсорные экраны?
Да. Многие современные модули последовательного дисплея включают в себя емкостные или резистивные сенсорные функции, обеспечивающие интерактивные пользовательские интерфейсы.
Сложно ли разрабатывать интерфейсы пользовательского интерфейса для последовательных дисплеев?
Большинство производителей предоставляют инструменты графического пользовательского интерфейса, которые позволяют инженерам быстро разрабатывать интерфейсы без тщательного написания кода.
Заключение
Дисплей последовательного порта предлагает мощное, но простое решение для проектирования интерфейса встроенной системы. Переложив обработку графики на модуль дисплея, инженеры могут сосредоточиться на основных функциях системы, сохраняя при этом профессиональные и отзывчивые пользовательские интерфейсы.
Благодаря таким преимуществам, как низкая сложность разработки, надежная связь и быстрая интеграция, последовательные дисплеи становятся стандартным выбором для современных устройств. Выбор проверенного производителя, напримерДжингдагарантирует высококачественное оборудование, стабильную работу и профессиональную инженерную поддержку.
Если вы разрабатываете встраиваемые продукты и хотите улучшить интерфейс своего устройства, одновременно сократив рабочую нагрузку на разработку, изучение передовых решений для последовательного отображения — это разумный шаг вперед.
Для получения информации о профессиональных модулях дисплея, технической помощи и индивидуальных решениях обращайтесь по адресусвязаться с нами.
