Преимущества и области применения дисплея LVDS

Дисплей LVDS претерпел десятилетия развития рынка и стал предпочтительным интерфейсным решением для больших ЖК-экранов в промышленной, автомобильной, медицинской и коммерческой сферах. LVDS как высоконадежная технология передачи дифференциальных сигналов прекрасно решает проблемы традиционных параллельных интерфейсов дисплея, такие как высокие электромагнитные помехи, короткое расстояние передачи, высокое энергопотребление и низкая стабильность.

Что такое технология ЖК-дисплея LVDS?

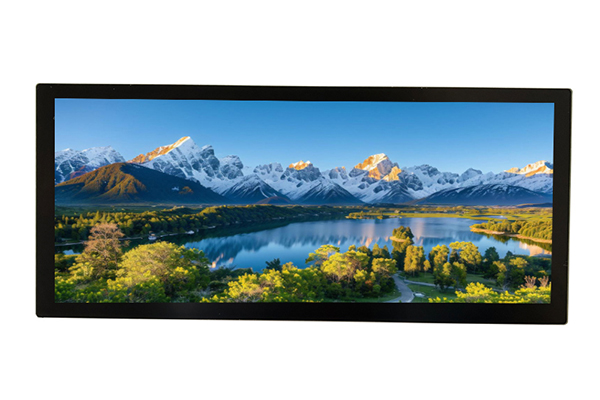

LVDS TFT ЖК-ДИСПЛЕЙ— это стандарт передачи низковольтных дифференциальных сигналов, выпущенный в соответствии с отраслевыми спецификациями IEEE и специально разработанный для высокоскоростной передачи цифрового видеосигнала. В отличие от несимметричной передачи сигналов, принятой в традиционных параллельных интерфейсах RGB, LVDS использует парные дифференциальные линии для передачи сигналов данных. Он использует режим управления источником постоянного тока 3,5 мА с размахом напряжения сигнала всего 350 мВ, что намного ниже, чем размах напряжения 3,3 В или 5 В у традиционных несимметричных интерфейсов. Этот режим работы с низким напряжением и низким током существенно оптимизирует энергопотребление и решает проблемы помех в системах передачи сигналов дисплея.

Полная система отображения LVDS состоит из трех основных частей: передатчика, кабелей дифференциальной передачи и приемника. Передатчик преобразует параллельные видеоданные, выводимые основным чипом управления или графическим процессором, в последовательные дифференциальные сигналы; группа дифференциальных кабелей передает высокоскоростные данные; приемник восстанавливает последовательные сигналы в параллельные данные и выводит их на плату драйвера ЖК-экрана.

Основные технические и прикладные преимущества ЖК-дисплеев LVDS

Долгосрочное доминирование ЖК-дисплеев LVDS на рынке обусловлено их уникальными техническими преимуществами, которые точно соответствуют требованиям высокой стабильности, высокой адаптируемости и низкой интенсивности отказов, предъявляемым к промышленным и коммерческим дисплеям. По сравнению с традиционными параллельными интерфейсами RGB и новыми интерфейсами MIPI, LVDS обладает незаменимыми комплексными преимуществами в дисплейном оборудовании среднего и большого размера, а также в сложных рабочих средах.

1. Сверхнизкие электромагнитные помехи.

Электромагнитные помехи (EMI) и помехи от внешнего сигнала являются основными факторами, вызывающими мерцание экрана дисплея, искажение цвета и мигание экрана. LVDS использует дифференциальную логику передачи сигналов, и две парные сигнальные линии всегда передают равные и противоположные сигналы. В процессе передачи электромагнитные поля, генерируемые двумя линиями, нейтрализуют друг друга, что значительно подавляет электромагнитное излучение.

2. Низкое энергопотребление и высокая энергоэффективность.

Контроль энергопотребления является ключевым показателем производительности оборудования отображения, особенно для устанавливаемых на транспортных средствах, портативных медицинских и уличных коммерческих устройств отображения с ограниченным питанием.

3. Простая проводка и высокая системная интеграция.

Традиционный параллельный интерфейс RGB требует более 20 сигнальных линий, включая линии передачи данных, линии синхронизации и линии управления, что приводит к сложной проводке, большому объему кабелей и высокой сложности подключения. Для передачи видеосигнала высокой четкости LVDS требуется всего 4–6 дифференциальных пар плюс небольшое количество линий заземления и линий синхронизации, что значительно упрощает внутреннюю проводку оборудования.

4. Широкая температурная адаптация и сверхвысокая эксплуатационная надежность.

Большинство сценариев использования промышленных и автомобильных дисплеев требуют, чтобы оборудование стабильно работало в условиях экстремальных температур. ЖК-дисплеи LVDS поддерживают широкий диапазон рабочих температур от -30°C до +85°C и могут поддерживать стабильную передачу сигнала и нормальное отображение изображения в цехах с высокими температурами, на открытом воздухе при низких температурах и в условиях эксплуатации транспортных средств с резкими перепадами температур.

Основные области применения ЖК-дисплеев LVDS

Опираясь на вышеуказанные технические преимущества, ЖК-дисплеи LVDS полностью охватывают сценарии высоконадежных дисплеев среднего и большого размера и формируют стабильные и зрелые схемы приложений в области промышленного управления, автомобильной электроники, медицинского оборудования, коммерческих дисплеев и интеллектуальной бытовой электроники.

1. Промышленный контроль и интеллектуальное производство.

Промышленный контроль является основной областью примененияLVDS ЖК-дисплеи, включая промышленные универсальные машины, экраны управления ПЛК, промышленные сенсорные дисплеи, панели управления оборудованием и интеллектуальные терминалы мониторинга.

2. Автомобильная электроника и демонстрационная область транспортных средств.

В связи с быстрым развитием интеллектуальных транспортных средств к установленному на транспортных средствах дисплейному оборудованию, такому как комбинации приборов, большие экраны центрального управления, развлекательные экраны для пассажиров и экраны наблюдения заднего вида, предъявляются более высокие требования к стабильности дисплея, безопасности и адаптации к окружающей среде.

3. Медицинское оборудование и прецизионная медицинская выставочная площадка

Медицинское оборудование для отображения, такое как медицинские мониторы, B-ультразвуковые приборы, дисплеи электрокардиографов и хирургические навигационные экраны, требует сверхвысокой четкости изображения, стабильности и нулевого уровня помех сигнала, поскольку точность отображения напрямую связана с результатами медицинской диагностики и хирургической безопасностью.

4. Коммерческие дисплеи и интеллектуальные цифровые вывески

Сценарии коммерческого отображения, такие как рекламные экраны торговых центров, цифровые вывески офисных зданий, экраны дисплеев выставочных залов и интеллектуальные рекламные экраны на открытом воздухе, требуют длительной бесперебойной работы, отображения изображений высокой четкости и сильной адаптации к окружающей среде. ЖК-дисплеи LVDS широко используются в коммерческих терминалах дисплея из-за их высокой стоимости и стабильной работы.

5. Умный дом и бытовая электроника

В области бытовой электроники ЖК-дисплеи LVDS широко используются в интеллектуальных телевизорах, экранах ноутбуков, интеллектуальных экранах холодильников и терминалах с интеллектуальными дверными замками. Являясь зрелой технологией высокоскоростной передачи данных, LVDS может удовлетворить потребности бытовой электроники в дисплеях высокой четкости, а ее упрощенная проводка помогает уменьшить толщину и вес продуктов, реализуя легкую и тонкую конструкцию интеллектуальных терминалов.

О будущих тенденциях развития технологии ЖК-дисплеев LVDS. С модернизацией промышленного интеллекта, автомобильного интеллекта и высококачественного медицинского оборудования рынок выдвинул более высокие требования к разрешению дисплея, скорости передачи данных и адаптации к окружающей среде. Будучи зрелой и итеративной технологией, LVDS также постоянно обновляется и оптимизируется. В настоящее время высокоскоростная технология LVDS обеспечивает стабильную передачу сигналов высокой четкости 4K, а также дополнительно улучшает полосу пропускания и эффективность передачи за счет технологии многополосной суперпозиции.

Основные преимуществаLVDS-ДИСПЛЕЙзаключаются в высокой скорости, низком энергопотреблении, низком уровне шума и передаче на большие расстояния. Таким образом, он не только доминирует в современных интерфейсах дисплеев, но также играет ключевую роль в сфере связи, промышленности, автомобилестроения, медицины, аэрокосмической промышленности и других областях, где требуется высокая целостность сигнала.
