Преимущества технологий COG и COB в ЖК-дисплеях

В превосходном качестве ЖК-дисплея и структурном разнообразии современныхЖК-экраныТехнологии упаковки и склеивания играют решающую роль в оптимизации производительности, размера, долговечности и масштабируемости продукта. Среди всех основных решений по склеиванию ЖК-дисплеев COG (чип на стекле) и COB (чип на плате) являются двумя наиболее широко распространенными базовыми технологиями, каждая из которых имеет уникальный структурный дизайн и целевые преимущества для различных сценариев применения.

Что такое технологии COG?

Технология COG (Chip on Glass) представляет собой миниатюрный процесс склеивания голого чипа. Он монтирует неупакованную микросхему драйвера ЖК-дисплея непосредственно на прозрачную стеклянную подложкуЖК-экранчерез сверхтонкие выступы припоя и анизотропную проводящую пленку (ACF). Этот процесс исключает использование традиционных корпусных микросхем, штыревых разъемов и промежуточных структур соединения печатных плат, обеспечивая прямую интеграцию микросхемы драйвера и стеклянной панели ЖК-дисплея. Это легкая, высокоинтегрированная технология соединения, предназначенная для компактных и высокоточных устройств отображения.

Что такое технологии COG?

Технология COG (Chip on Glass) представляет собой миниатюрный процесс склеивания голого чипа. Он монтирует неупакованную микросхему драйвера ЖК-дисплея непосредственно на прозрачную стеклянную подложкуЖК-экранчерез сверхтонкие выступы припоя и анизотропную проводящую пленку (ACF). Этот процесс исключает использование традиционных корпусных микросхем, штыревых разъемов и промежуточных структур соединения печатных плат, обеспечивая прямую интеграцию микросхемы драйвера и стеклянной панели ЖК-дисплея. Это легкая, высокоинтегрированная технология соединения, предназначенная для компактных и высокоточных устройств отображения.

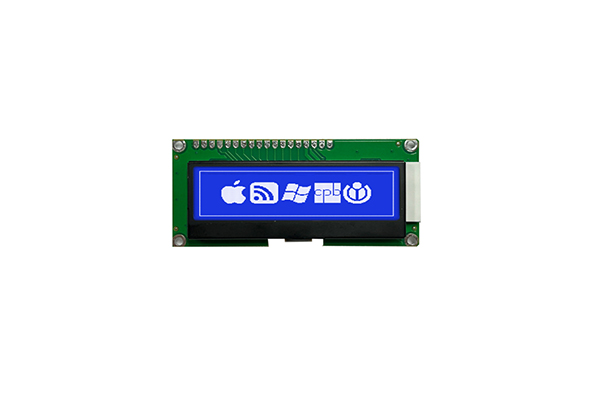

Что такое COB-технологии?

Технология COB (Chip on Board) — это классическое решение для соединения микросхем на уровне платы. Сначала он прикрепляет голую микросхему драйвера к специальной печатной плате, затем реализует электрическое соединение и фиксированную сборку между платой печатной платы и стеклянной панелью ЖК-дисплея с помощью гибких цепей или процессов пайки. Основная особенность этой технологии заключается в том, что чип драйвера размещается на печатной плате, что обеспечивает стабильную поддержку схемы и структурную защиту чипа, что делает его высокостабильным решением для соединения дисплеев с высокими нагрузками, подходящим для промышленных и высоконагруженных рабочих сред.

Преимущества технологии COG LCD

COG стал предпочтительным решением для портативных, миниатюрных и высокоточныхЖК-дисплеи. Его преимущества в основном отражаются в структурной оптимизации, повышении производительности, адаптируемости сцены и комплексном контроле затрат при мелко- и среднесерийном производстве, заполняя рыночный пробел в ультратонких и легких дисплейных терминалах.

1. Ультратонкая и сверхлегкая структурная оптимизация, максимальная мобильность устройства.

Самым выдающимся преимуществом технологии COG является ее чрезвычайно компактная структура. Прикрепляя голый чип напрямую к стеклянной подложке ЖК-дисплея, COG полностью устраняет громоздкий держатель печатной платы и избыточные соединительные компоненты, необходимые для традиционных процессов склеивания. Данные промышленных испытаний показывают, что ЖК-модули COG на 30 % тоньше и на 45 % легче, чем обычные ЖК-модули COB той же спецификации.

2. Короткий путь передачи сигнала, стабильное и высокоточное отображение.

Стабильность передачи сигнала является ключевым показателем качества ЖК-дисплея, а технология COG имеет свои преимущества при передаче сигнала. Поскольку микросхема драйвера непосредственно прикреплена к стеклянному электроду ЖК-дисплея без преобразования промежуточной цепи и каналов передачи, путь передачи сигнала значительно сокращается. Эта сверхкороткая структура передачи эффективно снижает затухание сигнала, задержку и потери на помехи во время передачи, обеспечивая высококачественную передачу сигналов дисплея.

3. Высокая интеграция и экономия места.

Режим прямого монтажа чипа COG обеспечивает высокую степень интеграции модуля дисплея. Микросхема драйвера практически не занимает дополнительного внешнего пространства, что существенно экономит внутреннее монтажное пространство электронного оборудования. Для компактных устройств с чрезвычайно ограниченным внутренним пространством, таких как миниатюрные датчики, небольшие экраны для умного дома и вспомогательные экраны автомобильных приборов, ЖК-дисплеи COG могут идеально адаптироваться к узкому пространству для установки и оставлять больше места для других основных компонентов, таких как батареи и датчики.

Основные преимущества технологии COB LCD

Технология COB опирается на зрелое соединение на уровне платы и несущую структуру печатной платы, демонстрируя уникальные преимущества в структурной стабильности, адаптации к окружающей среде, грузоподъемности и крупномасштабном массовом производстве. Это основное решение для склеивания ЖК-дисплеев промышленного класса, крупногабаритного дисплейного оборудования и устройств, работающих в тяжелых условиях эксплуатации.

1. Превосходная структурная стабильность и устойчивость к механическим ударам.

Самым большим основным преимуществом технологии COB является ее сверхструктурная стабильность. Микросхема драйвера закреплена на высокожесткой печатной плате с помощью профессиональной технологии соединения и инкапсуляции, а печатная плата обеспечивает надежную механическую поддержку и структурную защиту чипа.

2. Сильная адаптация к окружающей среде

Промышленному оборудованию и терминалам уличного отображения часто приходится работать в экстремальных условиях, таких как высокая температура, низкая температура, высокая влажность и пыль.COB-технологияобладает выдающейся приспособляемостью к окружающей среде, что компенсирует недостаточную устойчивость технологии COG к воздействию окружающей среды. Носитель печатной платы модулей COB обладает превосходной термостойкостью и изоляционными свойствами, а полностью герметизированная структура чипа может эффективно изолировать внешнюю влагу, пыль и агрессивные газы.

3. Отличная структурная стабильность.

Самым большим основным преимуществом технологии COB является ее сверхструктурная стабильность. Микросхема драйвера закреплена на высокожесткой печатной плате с помощью профессиональной технологии соединения и инкапсуляции, а печатная плата обеспечивает прочную механическую поддержку и структурную защиту чипа. ЖК-дисплеи COB могут поддерживать стабильные рабочие условия в течение длительного времени. Профессиональный процесс инкапсуляции клея COB позволяет зафиксировать структуру чипа и схемы во всех направлениях.

4. Сильная адаптация к окружающей среде

Промышленному оборудованию и терминалам уличного отображения часто приходится работать в экстремальных условиях, таких как высокая температура, низкая температура, высокая влажность и пыль. Технология COB обладает выдающейся приспособляемостью к окружающей среде, что компенсирует недостаточную устойчивость технологии COG к воздействию окружающей среды. Данные испытаний показывают, что стандартные ЖК-дисплеи COB могут стабильно работать в широком диапазоне температур от -30 ℃ до +80 ℃, а специализированные дисплеи COB промышленного класса могут адаптироваться к более экстремальным температурным условиям.

Дополнительные преимущества технологий COG и COB LCD

Между технологиями COG и COB нет абсолютного превосходства или неполноценности, и их прикладная ценность отражается при сопоставлении сценариев.

COG-технологиябольше подходит для портативных миниатюрных устройств, индивидуальных мелкосерийных продуктов и оборудования с высокими требованиями к толщине и весу, включая носимые интеллектуальные устройства, портативные медицинские инструменты, миниатюрные сенсорные дисплеи, маленькие экраны для умного дома и продукты для разработки прототипов. Его ультратонкие, легкие, высокоточные преимущества и низкие затраты на ранние исследования и разработки могут идеально удовлетворить потребности в персонализированной и миниатюрной разработке таких продуктов.

Технология COB является оптимальным выбором для промышленного оборудования, крупногабаритных дисплеев, высоконадежных терминальных продуктов и стандартизированного оборудования массового производства, включая дисплеи промышленного управления, экраны автомобильных приборов, дисплеи наружного мониторинга, экраны коммерческой рекламы и дисплеи бытовых электроприборов. Его высокая стабильность, высокая устойчивость к воздействию окружающей среды, широкие возможности масштабирования и низкая стоимость массового производства обеспечивают долгосрочную стабильную работу и экономичное производство промышленного и коммерческого дисплейного оборудования.
