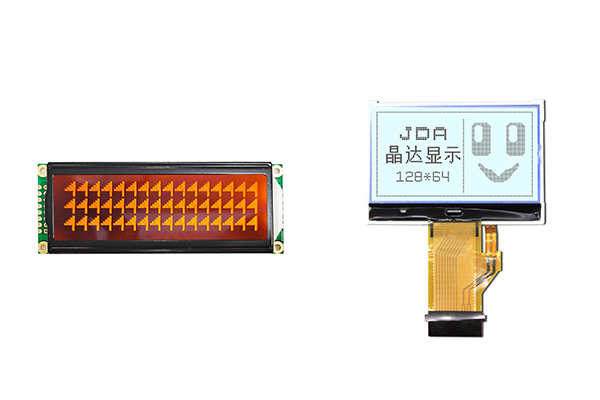

Каковы преимущества ЖК-дисплея COG и ЖК-дисплея COB?

Поскольку электронные устройства продолжают становиться меньше, умнее и энергоэффективнее, технологии отображения должны развиваться, чтобы удовлетворить растущие потребности современных приложений. Среди наиболее широко используемых технологий монохромных ЖК-дисплеев — дисплей COG (Chip On Glass) и дисплей COB (Chip On Board). Обе технологии зарекомендовали себя как надежные решения в промышленности, медицине, быту и интеллектуальных устройствах. Как профессионалПроизводитель ЖК-дисплеяКомпания Jingda display имеет богатый опыт производства дисплеев COG и настройки дисплеев COB, предоставляя высоконадежные дисплеи клиентам по всему миру в различных отраслях.

Что такое ЖК-дисплей COG?

COG-дисплей (Chip On Glass) — это ЖК-модуль, в котором микросхема драйвера непосредственно прикреплена к стеклянной подложке ЖК-панели. Это устраняет необходимость в отдельной печатной плате для установки микросхемы контроллера. Эта технология позволяет добиться более компактной конструкции при одновременном сокращении количества компонентов, используемых в сборке дисплея.

Структура дисплея COG. Типичный дисплей COG состоит из:

1. Стеклянная панель ЖК-дисплея

2. Микросхема драйвера установлена ​​непосредственно на стекле.

3. Гибкая печатная схема (FPC)

4. Поляризаторы

5. Система подсветки (опционально)

Поскольку контроллер встроен непосредственно в стекло, весь модуль становится тоньше, легче и компактнее.

ПреимуществаCOG-дисплей

1. Дисплей COG стал предпочтительным решением для высококачественных компактных электронных продуктов благодаря своему ультратонкому дизайну, высокой стабильности, превосходным характеристикам дисплея и долгосрочным экономическим преимуществам при массовом производстве. Дисплей Jingda оптимизирует процесс соединения ACF и технологию выравнивания золотой проволоки дисплея COG, что еще больше повышает производительность и адаптируемость продукции к окружающей среде, что делает дисплей COG более конкурентоспособным в сценариях высокоточного отображения.

2. Самым большим преимуществом дисплея COG является его высокоинтегрированная структура. Путем непосредственного прикрепления микросхемы к стеклянной подложке устраняется многослойная структура печатных плат и разъемов, что значительно уменьшает общую толщину и ширину границ модуля дисплея. По сравнению с традиционными модулями дисплея COB, толщина дисплея COG может быть уменьшена на 30–50%, а конструкция с узкой рамкой может быть реализована на периферийной части экрана, что эффективно улучшает соотношение экрана к корпусу терминального оборудования. Это преимущество незаменимо для портативных и миниатюрных электронных изделий со строгими ограничениями по размеру.

3. Путь передачи сигнала дисплея COG очень короткий. Микросхема драйвера напрямую подключена к стеклянному электроду, что позволяет избежать затухания сигнала, задержки и электромагнитных помех, вызванных передачей на большие расстояния цепей печатной платы и гибких кабелей. Это позволяет COG-дисплею обеспечивать более равномерную яркость экрана, более высокую точность цветопередачи и более четкие детали изображения. Специально для небольших ЖК-экранов с высоким разрешением упаковка COG эффективно устраняет такие проблемы с отображением, как двоение изображения, цветовой оттенок и размытие краев. Кроме того, интегрированная структура дисплея COG уменьшает количество точек механического соединения и точек пайки, что значительно снижает частоту отказов из-за плохого контакта, вызванного вибрацией, изменением температуры и механическим трением, а также значительно улучшает долгосрочную стабильность работы дисплея.

Что такое COB-дисплей?

ЖК-дисплей COB, а именно дисплей Chip on Board, представляет собой традиционный и зрелый процесс упаковки. Его основной особенностью является установка микросхемы драйвера на специальную печатную плату, завершение проводимости цепи посредством пайки и герметизации, а затем соединение платы печатной платы со стеклянным ЖК-экраном через гибкие разъемы. COB-дисплей (Chip On Board) представляет собой ЖК-модуль, в котором ИС драйвера установлена ​​непосредственно на печатной плате (PCB) и защищена эпоксидной смолой. Технология COB используется в индустрии ЖК-дисплеев на протяжении десятилетий и остается высоконадежным решением.

Преимущество ЖК-дисплея COG

1. В отличие от высокоточного и ультратонкого дисплея COG, ЖК-дисплей COB отличается простотой процесса, высокой масштабируемостью, удобством обслуживания и низкой стоимостью мелкосерийной настройки, занимая незаменимое положение в промышленном управлении, бытовой технике и крупногабаритном дисплейном оборудовании. Это экономичное и легко адаптируемое решение для упаковки дисплеев для дисплеев среднего и низкого уровня, а также для оборудования, не ограниченного в пространстве.

2. Процесс производства ЖК-дисплеев COB является зрелым и простым, с низкими требованиями к производственному оборудованию и технологическим процессам. Микросхема монтируется на печатную плату с помощью традиционной технологии пайки и инкапсуляции, а последующая модификация схемы и отладка параметров становятся более гибкими. Для небольших партий индивидуальных дисплеев и этапов разработки прототипов новых продуктов COB display может быстро завершить производство образцов и корректировку схемы с коротким циклом поставки и низкой стоимостью отладки.

3. Структура печатной платы дисплея COB может быть свободно расширена в соответствии с требованиями продукта, что удобно для интеграции более функциональных схем, таких как сенсорное управление, регулировка подсветки и переключение сигналов на плате. Он имеет сильную совместимость с многофункциональными и крупногабаритными модулями дисплея. Что касается рассеивания тепла, подложка печатной платы имеет большую площадь рассеивания тепла и лучшие характеристики теплопроводности.

Почему стоит выбрать дисплей Jingda?

Jingda display — надежный производитель ЖК-дисплеев, специализирующийся на индивидуальных решениях для дисплеев для клиентов по всему миру.

К преимуществам работы с дисплеем Jingda можно отнести:

1. Более 10 лет опыта производства ЖК-дисплеев.

2.Профессиональная инженерная поддержка

3. Разработка пользовательского дисплея COG.

4.Индивидуальные решения для отображения COB

5. Услуги быстрого прототипирования

6. Конкурентоспособные заводские цены.

7. Строгий контроль качества

8. Глобальная техническая поддержка

Независимо от того, требуется ли клиентам компактный COG-дисплей для интеллектуальных устройств или прочный COB-дисплей для промышленного применения, дисплей Jingda предлагает надежные и экономичные решения, адаптированные к конкретным требованиям проекта.
