Какие факторы влияют на энергопотребление монохромных ЖК-дисплеев?

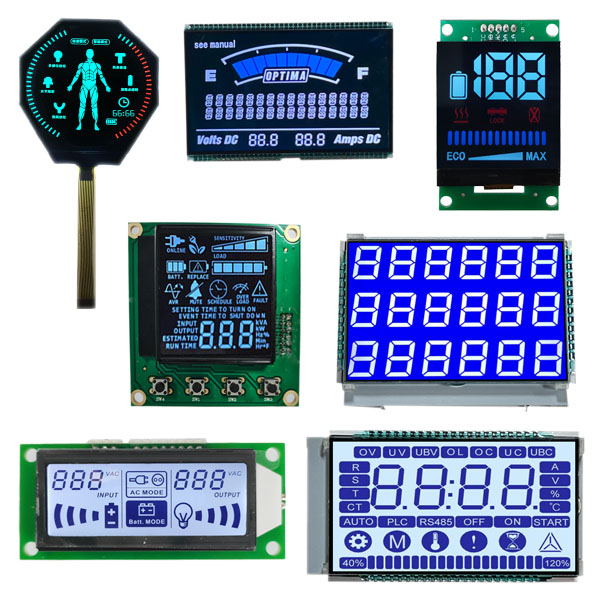

Монохромные ЖК-экраныуже давно являются основой маломощных электронных устройств в промышленном, коммерческом и потребительском секторах. Для цветных ЖК-панелей TFT, которым требуются сложные системы цветовой фильтрации и мощные системы задней подсветки, монохромные жидкокристаллические дисплеи обеспечивают простой, высококонтрастный визуальный вывод с минимальными затратами энергии. Их исключительная энергоэффективность делает их предпочтительным выбором для устройств с батарейным питанием, включая промышленные счетчики, носимые гаджеты, датчики «умного дома», портативное медицинское оборудование и т. д.

Монохромные ЖК-дисплеи остаются одной из самых энергоэффективных технологий отображения, доступных сегодня. В эпоху, когда время автономной работы и бюджет мощности доминируют в решениях при проектировании продуктов, понимание того, что именно влияет на энергопотребление этих дисплеев, является не просто академическим упражнением — это важнейший инженерный фактор, который может создать или сломать портативное устройство.

1. Технические характеристики конструкции ЖК-панели

Присущая монохромной ЖК-панели структурная конструкция является основным фактором, определяющим ее базовое энергопотребление. Каждый основной компонент панели, от физических размеров до режима отображения и типа матрицы, напрямую влияет на характеристики энергопотребления. Даже при одинаковых схемах управления и рабочих средах конструктивно разные монохромные ЖК-модули могут иметь разницу в энергопотреблении в несколько раз.

1.1 Размер экрана и плотность пикселей

Размер экрана — один из наиболее очевидных факторов, влияющих на энергопотребление монохромного ЖК-дисплея. В стандартных монохромных ЖК-продуктах энергопотребление положительно коррелирует с эффективной площадью дисплея. Панели большего размера требуют большего количества жидкокристаллических пикселей, более прозрачной проводки электродов и более широких зон покрытия сигнала, что увеличивает базовую емкостную нагрузку и статические потери мощности. Для монохромного ЖК-дисплея сегментного типа, широко используемого в таймерах и счетчиках, небольшие панели размером менее 2 дюймов обычно потребляют всего 1–5 мВт активной мощности, тогда как графический монохромный ЖК-дисплей среднего размера с диагональю 3–5 дюймов обычно потребляет 10–30 мВт при нормальных рабочих условиях.

Плотность пикселей также играет жизненно важную роль в регулировании мощности. Монохромный ЖК-дисплей высокого разрешения, например модели 128×64, 240×128 и 320×160, имеют более плотные массивы пикселей и более сложные схемы управления. Каждый пиксельный блок требует независимого сканирования сигнала и контроля напряжения, что увеличивает общую нагрузку на схему и динамическое энергопотребление. Напротив, сегментные ЖК-дисплеи с низким разрешением и фиксированным шаблоном отображения имеют более простую структуру схемы и гораздо меньшие потери мощности, что делает их идеальными для сценариев ожидания со сверхнизким энергопотреблением.

1.2 Оптический режим дисплея

Монохромный ЖК-экран подразделяется на три основных оптических режима: отражающий, пропускающий и трансфлективный, каждый из которых имеет совершенно разные профили энергопотребления. Эта классификация является основной причиной огромного разрыва в мощности между различными модулями монохромного дисплея.

1.3 Тип матричного управления

Монохромные ЖК-дисплеи делятся на типы пассивной матрицы (PM) и активной матрицы (AM), при этом пассивная матрица является основной для монохромных продуктов с низким энергопотреблением. ЖК-дисплей с пассивной матрицей имеет простую структуру электродов с перекрестной сеткой, в которой для сканирования пикселей используются общие электроды строки и столбца. Они потребляют энергию только во время переключения состояний пикселей и поддерживают отображаемый контент с минимальной статической мощностью, что является основной причиной их преимуществ с низким энергопотреблением.

2. Конфигурация системы подсветки

Для большинства пропускающих и трансфлективных модулей монохромного ЖК-дисплея на систему подсветки приходится 70–90% общего энергопотребления. В отличие от цветных ЖК-дисплеев с мощной RGB-подсветкой, в монохромных ЖК-дисплеях в основном используется монохроматическая светодиодная подсветка, но различия в количестве подсветки, яркости, цветовой температуре и режиме вождения напрямую определяют общее энергопотребление модуля. Оптимизация конфигурации подсветки — наиболее эффективный способ снизить потери мощности монохромного ЖК-дисплея.

2.1 Количество и расположение светодиодов подсветки

Количество встроенных светодиодов подсветки линейно зависит от потребляемой мощности. Монохромный ЖК-экран небольшого размера обычно имеет 1–2 светодиодные конструкции подсветки с низким рабочим током и малой мощностью. Для модулей дисплея большого размера или с высокой однородностью требуется 4–6 или даже более светодиодных шариков, чтобы устранить темные углы и обеспечить равномерную яркость по всему экрану. Каждая дополнительная светодиодная бусина увеличивает общий рабочий ток системы подсветки, что напрямую увеличивает общее энергопотребление.

Расположение подсветки также влияет на энергоэффективность. Конструкции боковой подсветки, обычно используемые в тонком монохромном модуле ЖК-дисплея, проводят свет через световодные пластины с низкими потерями света и относительно низким энергопотреблением. Нижние схемы подсветки с прямой подсветкой имеют более высокую эффективность использования света, но требуют большего количества светодиодных шариков, что приводит к более высокому энергопотреблению при том же стандарте яркости.

2.2 Регулировка яркости подсветки

Яркость подсветки является наиболее гибко регулируемым фактором энергопотребления монохромного ЖК-дисплея. Яркость светодиодной подсветки контролируется управляющим током: более высокий ток соответствует более высокой яркости и более высокому энергопотреблению. Большинство монохромных ЖК-модулей поддерживают регулирование яркости с помощью ШИМ (широтно-импульсной модуляции) или аналоговое регулирование напряжения. При максимальной яркости подсветка работает при номинальном токе с пиковым энергопотреблением; в режиме ожидания с низкой яркостью ток управления резко падает, что снижает потери мощности подсветки на 60–80%.

Большинству промышленных и бытовых электронных устройств не требуется максимальная яркость экрана при повседневной работе. Соответствующее снижение яркости подсветки с целью обеспечения читаемости может значительно продлить срок службы батареи устройства. Для сценариев режима ожидания со сверхнизким энергопотреблением настройка логики автоматического отключения подсветки, когда экран статичен, может дополнительно исключить недопустимую потерю мощности.

2.3 Рабочий режим подсветки

Постоянно включенный режим подсветки приводит к постоянному высокому энергопотреблению, а прерывистый и триггерный режимы подсветки эффективно экономят энергию. Многие интеллектуальные устройства используют стратегии подсветки, основанные на индукции человеческого тела, клавишном триггере или датчике освещенности: подсветка остается выключенной в режиме ожидания и загорается только при обнаружении действий пользователя, что значительно снижает долгосрочные статические потери мощности. Для портативных устройств с батарейным питанием такая оптимизация рабочего режима имеет более значительный эффект энергосбережения, чем настройка аппаратных параметров.

3. Схема управления и параметры чипа

Управляющий чип и система периферийных цепей являются основными блоками управления работой монохромного ЖК-дисплея. Различные модели чипов, управляющие напряжения, частоты обновления и схемы проектирования напрямую влияют на динамическое и статическое энергопотребление во время работы дисплея. Даже при использовании одной и той же ЖК-панели несовпадение параметров управления приведет к очевидному перерасходу электроэнергии.

3.1 Модель управляющего чипа и энергоэффективность

Специализированные микросхемы драйверов монохромного ЖК-дисплея имеют различные характеристики энергопотребления. Специализированные чипы дисплея с низким энергопотреблением имеют оптимизированную схемную архитектуру, поддерживающую низковольтное вождение и спящий режим со сверхнизким током в режиме ожидания всего в несколько микроампер. Напротив, в альтернативных схемах управления универсальными микроконтроллерами отсутствует целевая оптимизация энергопотребления, из-за более высоких статических потерь мощности и энергопотребления при динамическом сканировании.

3.2 Рабочее напряжение и напряжение смещения

Монохромные ЖК-дисплеи имеют строгий диапазон рабочего напряжения. В пределах номинального диапазона напряжения соответствующее снижение напряжения возбуждения может снизить потери мощности возбуждения пикселей, не влияя при этом на четкость изображения. Чрезмерно высокое напряжение возбуждения не только увеличит энергопотребление, но и приведет к усталости молекул жидкого кристалла, ускоряет старение экрана и приводит к мерцанию дисплея.

Напряжение смещения — еще один ключевой параметр, влияющий на стабильность питания. Разумная конфигурация напряжения смещения обеспечивает стабильное вращение молекул жидкого кристалла с минимальным воздействием тока. Необоснованные настройки напряжения смещения вызовут повторную молекулярную вибрацию и недопустимую потерю тока, что приведет к увеличению ненужного энергопотребления и снижению контрастности дисплея.

3.3 Частота обновления экрана

Частота обновления определяет частоту сканирования пикселей монохромных ЖК-дисплеев. Более высокая частота обновления означает более частое сканирование цепей и переключение сигналов, что приводит к более высокому динамическому энергопотреблению. В отличие от цветных экранов, которым требуется высокая частота обновления для устранения стробирования и размытия, монохромный ЖК-экран отличается простотой отображения содержимого и низкой визуальной чувствительностью к стробированию.

3.4 Режим мультиплексирования

Монохромный ЖК-дисплей обычно использует технологию мультиплексирования для упрощения подключения цепей. Различные коэффициенты мультиплексирования (1/4, 1/8, 1/16) влияют на энергопотребление и качество изображения. Более высокий коэффициент мультиплексирования означает, что большее количество пикселей совместно используют схемы сканирования, уменьшая количество периферийных цепей и статические потери мощности. Однако чрезмерно высокий коэффициент мультиплексирования увеличит нагрузку на одноточечное сканирование, увеличивая динамическое мгновенное энергопотребление. Разумное согласование параметров мультиплексирования в соответствии с разрешением экрана является ключом к балансированию энергопотребления и стабильности изображения.

4. Отображение содержимого и рабочего состояния

Многие специалисты игнорируют, что энергопотребление монохромного ЖК-дисплея зависит от контента, отображаемого в реальном времени, и рабочего состояния. Количество освещенных пикселей, частота обновления экрана и режим ожидания — все это приводит к различным эффектам потери мощности, что является важным моментом для детальной оптимизации энергопотребления.

4.1 Коэффициент освещенности пикселей

Монохромные ЖК-дисплеи потребляют энергию, когда жидкокристаллические пиксели переворачиваются и отображают контент. Чем больше пикселей горит на экране, тем выше общая нагрузка на схему и динамическое энергопотребление. Полноэкранное состояние сплошного отображения имеет самое высокое энергопотребление, а состояние пустого экрана или отображения с низким содержанием пикселей имеет самое низкое энергопотребление.

4.2 Частота обновления экрана

Каждое обновление экрана и контента требует сканирования сигнала и переключения состояния пикселей, что сопровождается мгновенной потерей питания. Для устройств со статическим содержимым дисплея, например экранами параметров приборов и дисплеями времени, частые ненужные обновления будут постоянно генерировать недопустимое энергопотребление. Установка разумных циклов обновления в соответствии с частотой изменения данных — например, обновление каждые 1–5 секунд для медленно меняющихся параметров вместо обновления в реальном времени — может эффективно снизить среднее энергопотребление.

4.3 Переключение рабочего режима и режима ожидания

Монохромные ЖК-модули имеют очевидные различия в мощности между рабочим режимом, режимом ожидания при включенном свете и режимом глубокого сна. В обычном рабочем режиме экран постоянно обновляется с максимальным энергопотреблением; в режиме ожидания экран сохраняет статический контент при выключенной подсветке, сохраняя только потери статического питания чипа; В режиме глубокого сна микросхема драйвера останавливает большинство операций схемы, при этом энергопотребление падает до минимального уровня микроампер.

5. Условия эксплуатации окружающей среды

Рабочая среда изменяет физические характеристики жидкокристаллических материалов и компонентов схемы, косвенно влияя на энергопотребление монохромного ЖК-дисплея. Температура, влажность и интенсивность окружающего освещения регулируют рабочее состояние и потери мощности модулей дисплея, что нельзя игнорировать при проектировании промышленных и наружных устройств.

5.1 Рабочая температура

Температура является наиболее влиятельным фактором окружающей среды, влияющим на энергопотребление монохромного ЖК-дисплея. Вязкость жидкокристаллического материала меняется в зависимости от температуры: низкие температуры увеличивают вязкость жидких кристаллов, замедляя вращение молекул и требуя более высокого напряжения возбуждения и более длительного времени сканирования для обеспечения нормального отображения, что увеличивает энергопотребление. Высокие температуры уменьшают вязкость жидких кристаллов, снижая требования к управляющему напряжению и относительно уменьшая потери мощности, но чрезмерно высокие температуры ускоряют старение компонентов и вызывают рост тока утечки в цепи.

Монохромные ЖК-дисплеи промышленного класса обычно адаптируются к широкому диапазону температур от -20 ℃ до +70 ℃. В условиях низкой температуры на открытом воздухе многим модулям необходимо активировать схемы температурной компенсации для поддержания стабильности дисплея, что приводит к дополнительному энергопотреблению. Для устройств, работающих в условиях экстремальных температур, в конструкции электропитания необходимо зарезервировать запас мощности при низких температурах.

Заключение

Потребляемая мощность монохромных ЖК-экранов является систематическим результатом взаимодействия конструкции конструкции, конфигурации подсветки, параметров вождения, рабочего состояния, условий окружающей среды и старения оборудования. В отличие от распознавания фиксированных параметров мощности в традиционном восприятии, потребляемая мощность монохромного ЖК-дисплея имеет сильную возможность регулировки и зависимость от сценария. Для разработчиков электронных продуктов и инженеров по техническому обслуживанию выяснение всех влияющих факторов не только способствует выбору подходящих модулей дисплея и снижению затрат на оборудование, но также может максимизировать срок службы батареи и стабильность устройства за счет усовершенствованной оптимизации энергопотребления.

В маломощных устройствах Интернета вещей, промышленном контрольном оборудовании и портативной медицинской электронике разумный контроль энергопотребления монохромных ЖК-дисплеев может значительно повысить конкурентоспособность продукции на рынке и удобство для пользователей. Благодаря постоянному совершенствованию технологии дисплеев с низким энергопотреблением, оптимизированным схемам управления монохромными ЖК-дисплеями и конструкции аппаратного обеспечения будет еще больше раскрываться потенциал энергосбережения, что сделает такие дисплеи более широко используемыми во встраиваемых устройствах со сверхнизким энергопотреблением.
