В чем разница между дисплеем последовательного порта и стандартным TFT-дисплеем?

При проектировании встраиваемых систем, промышленной автоматизации, бытовой электронике экран дисплея служит основным компонентом человеко-машинного интерфейса (HMI). Инженеры и разработчики продуктов часто сталкиваются с важным решением: выбор между дисплеем последовательного порта и стандартным дисплеем.TFT-дисплей. Хотя оба обеспечивают визуальный вывод для электронных устройств, их внутренние механизмы работы, аппаратные интерфейсы, потребление ресурсов, сложность разработки и сценарии применения кардинально различаются.

Что такое дисплей последовательного порта?

Дисплей последовательного порта, часто называемый «интеллектуальным последовательным дисплеем», «последовательным HMI» или «TFT-дисплеем UART», представляет собой автономный модуль, который объединяет ЖК-панель TFT со выделенным графическим контроллером, кадровой буферной памятью и интерфейсом последовательной связи. Эти модули функционируют как полноценные подсистемы отображения, обрабатывая графические команды, полученные по последовательному соединению, не нагружая главный микроконтроллер. Они поддерживают основные последовательные протоколы, включая UART, SPI и I2C, обеспечивая передачу данных и инструкций всего по нескольким сигнальным проводам.

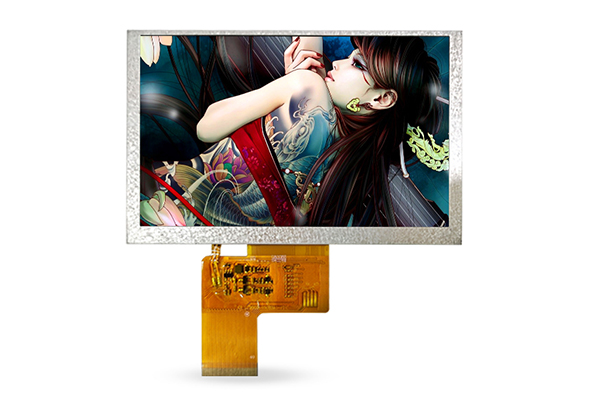

Что такое стандартный TFT-дисплей?

Стандартный дисплей TFT (тонкопленочный транзистор) представляет собой чистый аппаратный экран, основанный на традиционной технологии отображения TFT LCD. Это неинтеллектуальный компонент дисплея без независимой системы управления или встроенной прошивки драйвера. СтандартныйTFT-дисплеиполностью полагайтесь на внешние основные контроллеры для выполнения всей работы, связанной с отображением, включая расчет пиксельных данных, сохранение кадрового буфера, обновление экрана и калибровку цвета.

Ключевые технические различия между дисплеем последовательного порта и стандартным TFT-дисплеем

Технические различия между двумя типами дисплеев касаются аппаратных интерфейсов, занятости ресурсов контроллера, сложности вождения, эффективности передачи и стабильности системы. Эти технические различия являются основной основой для выбора проекта и напрямую влияют на циклы разработки продуктов и операционные показатели.

1. Аппаратный интерфейс и сложность проводки

Дисплеи с последовательным портом имеют чрезвычайно упрощенную аппаратную проводку, что является одним из их наиболее заметных преимуществ. Большинству модулей последовательного дисплея для нормальной работы требуется всего от 3 до 4 проводов: провод питания, провод заземления и сигнальные провода последовательной связи. Последовательным дисплеям на базе UART для передачи данных нужны только контакты TX и RX; Последовательные дисплеи SPI и I2C также обеспечивают связь через минимальное количество контактов. Такое сверхмалое количество контактов значительно снижает сложность компоновки печатной платы, экономит место на плате и позволяет избежать сложных проблем с прокладкой проводов.

2. Занятость ресурсов главного контроллера

Дисплеи последовательного порта рассчитаны на низкое энергопотребление и низкую занятость ресурсов. Поскольку модуль дисплея объединяет независимый графический процессор и буфер кадров, вся работа по рендерингу пикселей, кэшированию данных и обновлению экрана выполняется собственным чипом дисплея. Хост-MCU должен отправлять только простые команды управления на низкой частоте, практически не занимая ресурсы ЦП.

Стандартные TFT-дисплеи потребляют огромные ресурсы главного контроллера. Без независимых возможностей кэширования и обработки все данные кадра должны рассчитываться, сохраняться и выводиться главным процессором. Основной контроллер должен постоянно обновлять данные пикселей, занимать оперативную память большой емкости для хранения кадрового буфера и поддерживать выходной высокочастотный сигнал.

3. Управление сложностью и цикличностью разработки

Порог разработки дисплеев последовательного порта чрезвычайно низок. Производители предоставляют полные и проверенные протоколы последовательной связи, универсальные наборы команд и поддерживающие инструменты отладки компьютеров верхнего уровня. Разработчикам не нужно понимать основные принципы управления ЖК-экраном, логику синхронизации пикселей или алгоритмы рендеринга графики. Им нужно всего лишь вызывать простые последовательные команды для реализации таких функций, как отображение текста, переключение изображений, воспроизведение анимации и сенсорное управление.

СтандартныйTFT-дисплеитребуют профессиональных возможностей встроенной разработки и более длительных циклов разработки. Разработчикам необходимо написать базовый код драйвера с нуля, настроить параметры синхронизации экрана, отладить калибровку цвета, построить логику управления буфером кадров и оптимизировать плавность обновления экрана. TFT-экраны разных размеров и моделей имеют разные временные параметры и требования к драйверам, что приводит к плохой совместимости.

4. Скорость передачи данных и производительность обновления

Ограниченная полосой пропускания протокола последовательной связи, частота обновления и скорость передачи данных дисплеев последовательного порта относительно низки. Последовательные дисплеи UART имеют самую низкую пропускную способность, подходящую для сценариев статического отображения и низкочастотного обновления; Последовательные дисплеи SPI имеют повышенную скорость, но по-прежнему не поддерживают полноэкранное обновление высокой четкости в реальном времени.

Стандартные TFT-дисплеи используют параллельные или высокоскоростные интерфейсы MIPI/RGB со сверхвысокой пропускной способностью передачи данных, поддерживая обновление экрана с высоким разрешением и высокой частотой кадров. Они могут плавно отображать изображения высокой четкости 1080P, динамическое видео и сложные анимационные эффекты без заиканий.

5. Стабильность системы

Дисплеи последовательного порта обладают исключительной стабильностью системы. Интегрированная конструкция модуля дисплея уменьшает количество внешних цепей, а простая последовательная проводка эффективно позволяет избежать помех сигнала и проблем сбоями в линии, вызванных сложной параллельной проводкой.

Стандартные TFT-дисплеи имеют относительно низкую стабильность системы. Сложные параллельные сигнальные линии чувствительны к внешним электромагнитным помехам, что приводит к мерцанию экрана, искажению цвета и шуму снежинок.

СтандартныйTFT-дисплеипредлагают максимальную производительность, гибкость разрешения и управление на уровне пикселей за счет увеличения сложности разработки, большего количества контактов и более высоких требований к хост-процессору. Они являются правильным выбором для высокопроизводительных приложений, пользовательских требований к графике и проектов, где каждый аспект отображения должен строго контролироваться.

В дисплеях с последовательным портом приоритет отдается простоте использования, быстрой разработке и минимальному потреблению ресурсов хоста за счет уменьшения ограничений пропускной способности и разрешения. Они преуспевают в промышленных приложениях HMI, прототипировании, системах с ограниченными ресурсами и проектах, требующих быстрого выхода на рынок.

является критическим.
