В чем разница между резистивным сенсорным дисплеем и емкостным сенсорным дисплеем?

В современном цифровом мире сенсорные экраны проникли во все аспекты нашей жизни: от смартфонов в карманах до оборудования промышленного контроля в заводских цехах. По сравнению с обычными ЖК-дисплеями, ЖК-экран TFT обеспечивает очень четкое изображение и текст и имеет более короткое время отклика. Растущее применение TFT ЖК-дисплеев привело к улучшению визуальных эффектов продуктов. ДляМодуль TFT-дисплеяСуществует два типа сенсорного экрана: резистивный сенсорный дисплей и емкостный сенсорный дисплей.

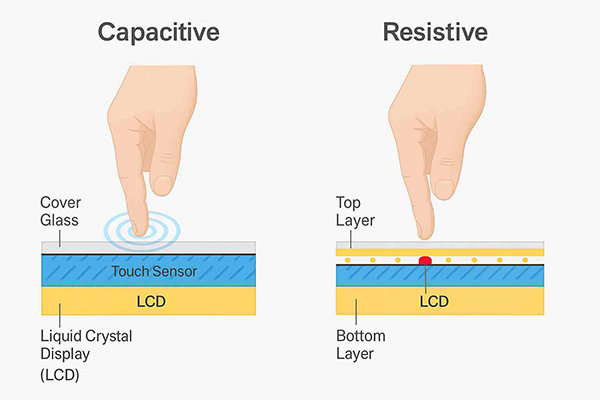

Что такое резистивный сенсорный экран?

Два слоя проводящих пленок ITO с крошечными изолирующими точками между ними обычно не соприкасаются друг с другом; при нажатии верхняя и нижняя пленки соприкасаются друг с другом, образуя токопроводящий контур. Контроллер рассчитывает координаты нажатия на основе напряжения XY. Резистивные сенсорные экраны бывают различных вариантов, таких как четырехпроводные, пятипроводные и восьмипроводные. Цифры обозначают количество компонентов схемы, подключенных к контроллеру. Среди них четырехпроводный резистивный экран является наиболее распространенным и экономичным решением, тогда как пятипроводный резистивный экран обеспечивает более высокую долговечность и точность за счет создания постоянного напряжения на нижнем слое.

Типичная структура резистивных сенсорных экранов состоит из: нижнего слоя из стекла или подложки из органического стекла, на который нанесен прозрачный проводящий слой (обычно оксид индия-олова ITO), промежуточного слоя и верхнего слоя многослойного полимерного покрытия, внешняя поверхность которого обработана закалкой.

Что такое емкостный сенсорный экран?

Поверхностный слой экрана имеет проводящий слой конденсатора ITO. Организм человека имеет слабый биологический ток. Когда к нему прикасается палец, тело человека и электроды экрана образуют конденсатор связи. Четыре угловых электрода фиксируют разницу токов и рассчитывают точку касания.

Базовая конструкция емкостного сенсорного экрана состоит из четырехслойной композитной стеклянной панели. Самый внешний слой представляет собой химически или физически усиленное защитное стекло (с твердостью 6H, 7H, 8H или выше), а внутренняя поверхность и промежуточный слой стекла покрыты проводящим слоем ITO.

Сравнительная таблица ключевых функций

Преимущества резистивных экранов

1. Может управляться любым объектом. Подходит для промышленных работ в защитных перчатках или резиновых перчатках.

2. Чрезвычайно высокая точность позиционирования, подходит для кассовых аппаратов, промышленного оборудования и чертежных инструментов.

3. Не боится влаги и небольшого количества водяного пара. Предпочтительный выбор для наружного промышленного оборудования.

4. Низкая цена, простой драйвер и низкое энергопотребление.

Недостатки резистивных экранов

1. Требует сильного нажатия, что приводит к ухудшению качества эксплуатации.

2. Поверхность пленки склонна к царапинам и может выйти из строя после длительного нажатия.

3. Не поддерживает жесты несколькими пальцами и не может увеличивать или уменьшать масштаб.

4. Плохое пропускание света, что приводит к размытому виду экрана.

Преимущества емкостного сенсорного экрана

1. Плавное сенсорное управление с приятным ощущением и поддержкой многоточечных жестов.

2. Поверхность из закаленного стекла, устойчивая к царапинам, прочная и устойчивая к царапинам.

3. Прозрачный дисплей с лучшим восприятием цветов.

4. Отсутствие физического износа при нажатии, более длительный срок службы бытовых цифровых устройств.

Недостатки емкостных экранов

1. Можно использовать только голыми руками или специальной емкостной ручкой. Обычные перчатки препятствуют использованию.

2. Вода или конденсат вызывают беспорядочные движения и случайные прикосновения.

3. Низкие температуры и густые масляные пятна значительно снижают чувствительность.

4. Более дорогой и нестабильный во влажной промышленной среде.

Приложения

Типичные применения резистивных сенсорных экранов

Резистивные сенсорные экраны с их низкой стоимостью, гибкими возможностями ввода и сильными помехозащищенными возможностями остаются предпочтительным выбором в следующих сценариях:

Промышленное контрольное оборудование. Заводская среда подвержена воздействию пыли, масляного загрязнения и электромагнитных помех, поэтому операторы часто носят перчатки.

POS-кассовые системы: требуют подписи ручкой и работы в перчатках.

Медицинское оборудование: Высокие требования к надежности и гигиенической чистоте

Автомобильные навигационные системы: Водители могут работать в перчатках.

Общественные справочные терминалы: например, билетные автоматы самообслуживания, банкоматы и т. д.

Наружное оборудование: подвергается воздействию суровых условий, таких как пыль и влага.

Типичные применения емкостных сенсорных экранов

Емкостные сенсорные экраны с их преимуществами многоточечного касания, высокой чувствительностью и отличным качеством изображения доминируют в следующих сценариях:

Смартфоны и планшеты: требуют плавных жестов и многоточечного касания.

Бытовая электроника: умная бытовая техника, носимые устройства.

Высококачественные человеко-машинные интерфейсы: устройства, требующие современных возможностей взаимодействия

Медицинское оборудование: сценарии, требующие быстрого и интуитивно понятного ввода

Сенсорные дисплеи: приложения с высокими требованиями к эффектам отображения

Будущие тенденции развития

Емкостные сенсорные экраны, благодаря многоточечному сенсорному управлению, высокой чувствительности и превосходным эффектам отображения, стали основной технологией на рынке бытовой электроники. Однако,резистивные сенсорные экраныпо-прежнему сохраняют незаменимую позицию в конкретных областях, таких как промышленный контроль, медицинское оборудование и общественные объекты.

В последние годы технологическое развитие продемонстрировало тенденцию интеграции и оптимизации. Емкостные TFT-дисплеи промышленного уровня постепенно преодолевают традиционные недостатки, такие как электромагнитные помехи, водяной туман и работа в перчатках, благодаря самостоятельно разработанным алгоритмам сенсорного управления и оптимизации на основе сценариев. В то же время резистивные TFT-экраны также повышают долговечность и точность за счет усовершенствования материалов и процессов.
