Каков принцип работы сенсорного экрана?

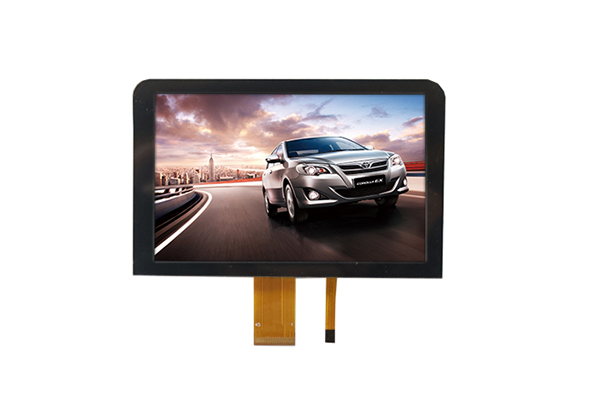

В современном промышленном управлении, бытовой электронике, автомобильных дисплеях и оборудовании для умного дома сенсорный дисплей стал основным средством взаимодействия человека с компьютером. В отличие от традиционных неинтерактивных экранов, сенсорные устройства органично интегрируют сенсорные модули и модули отображения, обеспечивая индукцию сигнала в реальном времени и распознавание координат, одновременно представляя изображения высокой четкости. Большинство интеллектуальных терминальных устройств на рынке в настоящее время используют интегрированные решенияTFT-ЖК-дисплейи сенсорная технология, среди которых TFT-дисплей занимает доминирующее положение в сфере коммерческих и промышленных дисплеев благодаря превосходной цветопередаче, высокому разрешению и стабильным рабочим характеристикам.

Суть всех принципов работы сенсорного экрана состоит в том, чтобы фиксировать изменения физического или электрического сигнала, генерируемые внешним контактом, преобразовывать аналоговые сигналы в цифровую информацию о координатах с помощью специального сенсорного контроллера и, наконец, передавать данные на основной чип управления для реализации взаимодействия человека и компьютера. Полная система сенсорного дисплея состоит из трех основных частей: сенсорного слоя, схемы обработки сигналов и модуля формирования изображения TFT-дисплея. Сенсорный слой отвечает за восприятие контактных сигналов, схемная система осуществляет фильтрацию сигналов, усиление и расчет координат, а TFT ЖК-дисплей отвечает за синхронное отображение изображений интерактивной обратной связи.

Принцип работы резистивного сенсорного экрана

Резистивный сенсорный экран представляет собой чувствительное к давлению сенсорное устройство, которое состоит из двух слоев прозрачных проводящих пленок ITO (оксид индия и олова) с изолирующими микропрокладками, разделяющими верхнюю гибкую мембрану и нижний жесткий базовый слой. Верхний слой представляет собой гибкую проводящую пленку, а нижний слой закреплен на поверхности. TFT-дисплей для обеспечения стабильности структуры дисплея.

Принцип работы емкостного сенсорного экрана

Емкостные сенсорные экраны являются основной технологией потребительских электронных сенсорных дисплеев, которые работают на основе принципа индукции емкости человеческого тела. Поверхность экрана покрыта плотным слоем проводящей сетки ITO, и через схему возбуждения на всем экране формируется однородное электростатическое поле низкого напряжения.

Человеческое тело представляет собой проводящую среду с емкостными характеристиками. Когда палец касается поверхности экрана, он поглощает небольшой ток в точке контакта, вызывая локальные изменения электростатического поля. Высокочувствительные датчики, расположенные вокруг экрана, фиксируют разницу емкостей, а сенсорный контроллер вычисляет точные координаты касания посредством анализа алгоритма. В отличие от резистивных сенсорных экранов, емкостные сенсорные экраны поддерживают распознавание нескольких касаний, реализуя многоточечные операции, такие как масштабирование, вращение и скольжение несколькими пальцами.
