Что такое ЖК-дисплей TN и ЖК-дисплей IPS?

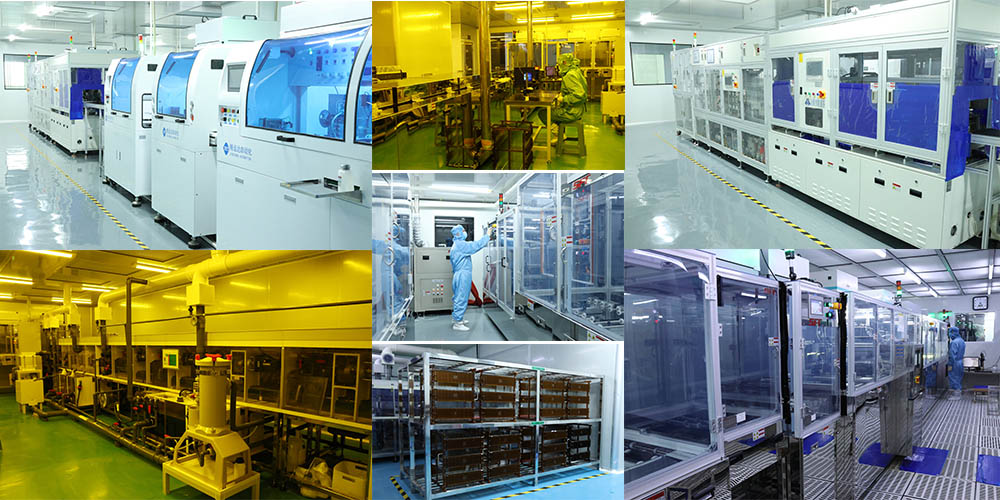

В области ЖК-дисплеев TN LCD (витой нематический ЖК-дисплей) и IPS LCD (ЖК-дисплей с плоскостным переключением) являются двумя основными технологиями, которые уже давно доминируют на рынке и поддерживают работу тысяч электронных устройств. Как профессиональный производитель ЖК-дисплеев с более чем 10-летним опытом, JDA стала свидетелем модернизации этих двух технологий, накопила богатый опыт исследований, разработок и производства, а также предоставила высококачественные решения для отображения сотням клиентов в области промышленного контроля, бытовой электроники, автомобильной электроники и других областях.

И TN LCD, и IPS LCD относятся к категории TFT-LCD (тонкопленочных транзисторных ЖК-дисплеев), которые реализуют отображение изображения путем управления отклонением молекул жидких кристаллов под действием электрического поля для регулировки коэффициента пропускания света. Однако из-за разных способов расположения молекул жидких кристаллов и конструкции электродных структур две технологии демонстрируют существенные различия в производительности, что также определяет их различное позиционирование на рынке и области применения.

Что такое ЖК-экран TN?

Технология TN — наиболее зрелый процесс в области ЖК-дисплеев. Когда питание не включено, молекулы жидких кристаллов в TN-панели скручиваются на 90 градусов в форме спирали, и их свойство оптического вращения используется для управления прохождением подсветки. Процесс его производства прост и требует лишь создания выравнивающего слоя на верхней и нижней стеклянных подложках, что приводит к чрезвычайно низким производственным затратам.

С физической точки зрения время отклика панели TN чрезвычайно быстрое, обычно от 3 до 5 мс или даже быстрее. Это связано с тем, что сопротивление скручиванию молекул жидкого кристалла в вертикальном направлении относительно низкое, что позволяет быстро реагировать на изменения напряжения. При приложении электрического поля молекулы жидкого кристалла будут вращаться вдоль направления электрического поля, переходя из горизонтального спирального состояния в вертикальное состояние, так что направление поляризации света не может быть повернуто, и свет блокируется вторым поляризатором, образуя темное состояние. Контролируя напряжение каждого пикселя, можно реализовать шкалу серого и цветное отображение.

Что такое ЖК-экран IPS?

В панели IPS молекулы жидких кристаллов всегда параллельны стеклянной подложке. При приложении поперечного электрического поля они вращаются внутри плоскости. В отличие от TN LCD, в основе IPS LCD лежит «плоскостное переключение» молекул жидких кристаллов: в условиях отсутствия электрического поля молекулы жидких кристаллов располагаются параллельно стеклянной подложке, а направление всех молекул жидких кристаллов единообразно. При приложении электрического поля молекулы жидкого кристалла вращаются в одной плоскости под действием горизонтального электрического поля, не меняя своего вертикального положения, чтобы регулировать пропускание света. Благодаря этому уникальному режиму расположения IPS LCD имеет очевидные преимущества в угле обзора и цветопередаче.

Основные параметры ЖК-дисплея TN и ЖК-дисплея IPS

Как выбрать ЖК-экран TN или ЖК-экран IPS?

Различные сценарии применения предъявляют разные требования к производительности дисплея, что является основной основой для выбора ЖК-дисплея TN и IPS.

Сценарии, подходящие для TN LCD:Сценарии высокоскоростного динамического отображения, такие как мониторы для соревнований по киберспорту, видоискатели промышленных камер, высокоскоростное оборудование обнаружения и HMI станка плазменной резки. Эти сценарии требуют сверхбыстрой скорости отклика (в пределах 5 мс), чтобы избежать остаточных изображений и размытия изображения, и преимущество быстрого отклика TN LCD может быть использовано в полной мере. Продукты JDA TN LCD с низкотемпературной адаптивной технологией могут стабильно работать в диапазоне -40℃~+85℃, что больше подходит для этих сценариев.

Сценарии, подходящие для IPS LCD:Сценарии просмотра под разными углами, такие как экраны телевизоров, дисплеи для конференций, дисплеи центрального управления автомобилем, планшетные компьютеры и дисплеи для общественной информации. Эти сценарии требуют, чтобы изображение было четко видно под любым углом, и сверхширокий угол обзора IPS LCD 178° может удовлетворить это требование.

Jingda display является профессиональным производителем ЖК-дисплеев, TFT-дисплеев и OLED-дисплеев. Если вы ищете экран для своего проекта, посетите наш официальный сайт: www.jda-display.com.
