Краткое введение в OLED-дисплей

Что такое OLED-дисплей?

OLED — это органический светоизлучающий диод, также известный как органический электролюминесцентный дисплей (OLED). Благодаря своим уникальным функциям, таким как самоподсветка, отсутствие необходимости в подсветке, высокий коэффициент контрастности, малая толщина, широкий угол обзора, высокая скорость отклика, пригодность для гибких панелей, широкий диапазон рабочих температур, а также более простая структура и производственный процесс, OLED предлагает гораздо лучшее качество изображения. Он имеет более высокую контрастность (также известный как расширенный динамический диапазон HDR) и более широкий угол обзора, что делает его идеальным выбором для высококачественной электронной продукции.

Классификация OLED-дисплеев

1. Классификация по способу вождения.

Пассивный OLED (PM-OLED): простая структура, подходящая для сценариев отображения небольшого размера и с низкой плотностью информации;

Активный OLED (AM-OLED): каждый пиксель оснащен независимым тонкопленочным транзистором (TFT) для управления, обеспечивающим более быстрый отклик, более низкое энергопотребление и возможность достижения более высокого разрешения. Это технический выбор для таких основных продуктов, как смартфоны и телевизоры.

2. Классификация по технологии колоризации.

RGB OLED: красные, зеленые и синие пиксели основного цвета излучают свет независимо, обеспечивая наилучшую цветопередачу и контрастность. Однако он имеет высокую сложность изготовления и высокую стоимость и в основном используется в дисплеях небольшого размера;

WOLED: использует слой белого света в сочетании с цветными фильтрами для достижения полноцветного отображения. Процесс относительно прост, производительность высока, и в основном он используется в телевизорах большого размера.

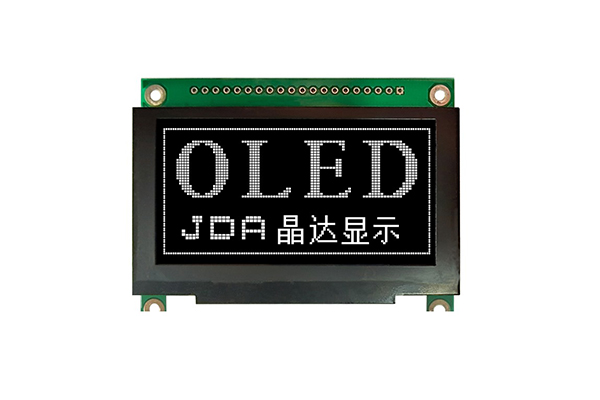

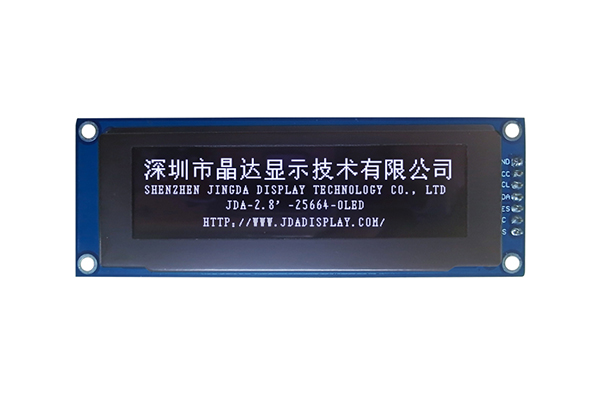

Особенности продукта модуля OLED-дисплея

1. Выдающиеся визуальные характеристики

Коэффициент контрастности более 10 000:1, высокая насыщенность цветов и четкие края без двоения текста и значков. Самолюминесцентная технология обеспечивает отличную читаемость даже при ярком освещении или полной темноте.

2. Архитектура со сверхнизким энергопотреблением.

Рабочее напряжение составляет всего 3,3 В или 5 В. Потребляемая мощность при полноэкранной подсветке составляет примерно 25 мА (в зависимости от количества освещенных пикселей), а потребляемая мощность в режиме ожидания может достигать уровня микроампер. По сравнению с экранами TFT или LCD того же размера энергопотребление снижается примерно на 50–70 %, что делает его чрезвычайно подходящим для портативных устройств с батарейным питанием.

3. Широкий температурный диапазон и надежность.

Диапазон рабочих температур составляет от -40 ℃ до +85 ℃, а температура хранения может достигать от -40 ℃ до +85 ℃. Он обладает превосходной устойчивостью к атмосферным воздействиям. Модуль имеет внутреннюю схему повышения напряжения, и для стабильной работы требуется лишь небольшое количество периферийных конденсаторов, а антистатические свойства соответствуют промышленным стандартам.

4. Гибкая настройка интерфейса

Он предоставляет конструкции контактных площадок, совместимые с интерфейсами I2C и SPI, что позволяет пользователям гибко выбирать в зависимости от основных ресурсов управления. Этот модуль поддерживает основные платформы, такие как Arduino, STM32 и ESP32, и может быть напрямую подключен к существующей экосистеме с открытым исходным кодом, что значительно сокращает цикл разработки.

Применение модуля OLED-дисплея

1. Бытовая электроника

OLED-дисплей — это основное решение для высокопроизводительных смартфонов, планшетов, ноутбуков и телевизоров, обеспечивающее высокое качество изображения, широкие углы обзора и энергосберегающие эффекты отображения.

2. Носимые устройства

Умные часы, мониторы здоровья и другие устройства в полной мере используют преимущества тонкости OLED, низкого энергопотребления и гибкой адаптируемости.

3. Дисплей автомобиля

OLED широко используется в приборных панелях, центральных консолях и развлекательных системах, адаптируясь к сложной внутренней среде и предоставляя четкую визуальную информацию.

4. Дисплей для VR/AR.

Кремниевый OLED (Micro OLED) стал предпочтительной технологией экрана для устройств дополненной и виртуальной реальности благодаря своему высокому разрешению, быстрому отклику и низкой задержке.

5. OLED-освещение

Осветительные панели OLED тонкие и гибкие, способные излучать равномерный и мягкий свет. Они считаются сильным соперником следующего поколения светотехники.
