В чем разница между матричным экраном и сегментным ЖК-экраном на ЖК-дисплее?

Матричные экраны исегментные ЖК-экраны, как две основные и широко используемые подкатегории, удовлетворяют потребности в отображении в различных областях, таких как бытовая электроника, промышленный контроль и медицинские инструменты, благодаря своим уникальным техническим характеристикам и ценовым преимуществам. Хотя оба они относятся к системе с технологией ЖК-дисплея, существуют существенные различия в принципах отображения, функциональных характеристиках и сценариях применения. Точное различие между ними имеет большое значение для выбора производителей терминалов и разработки промышленных технологий.

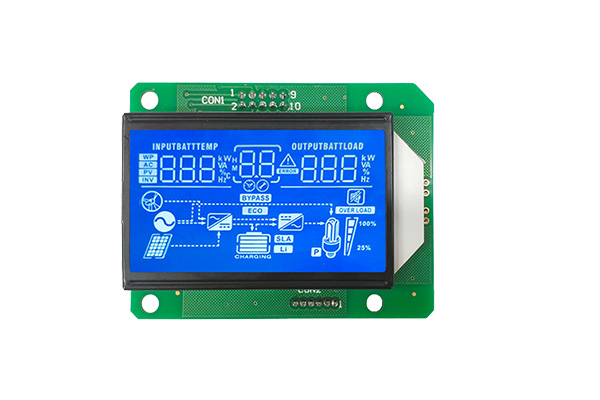

Что такое сегментный ЖК-дисплей?

Сегментный ЖК-дисплей использует заранее разработанные фиксированные шаблоны, называемые сегментами, для отображения цифр, букв, символов или пользовательских значков. Каждый сегмент соответствует независимому электроду. При подаче напряжения молекулы жидкого кристалла в этой конкретной области скручиваются, делая сегмент видимым. Наиболее распространенные конфигурации включают 7-сегментные дисплеи (оптимизированные для цифрового отображения), 14-сегментные дисплеи (полная поддержка буквенно-цифровых символов), 16-сегментные дисплеи (расширенное определение символов) и полностью настраиваемые макеты сегментов, адаптированные для конкретных приложений.

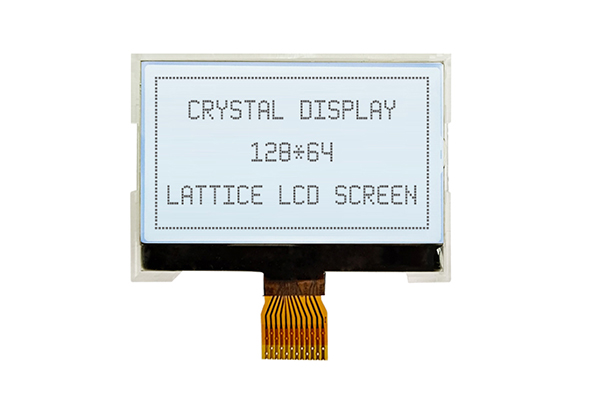

Что такое графический ЖК-дисплей?

Матричный ЖК-дисплей (также известный как графический ЖК-дисплей) состоит из сетки отдельных пикселей, расположенных в строках и столбцах. Каждым пикселем можно управлять независимо, что позволяет дисплею генерировать произвольную графику, символы и даже изображения. Общие разрешения включают 128×64, 192×64, 128×128, 240×128 и 240×48 пикселей.

Сегментный ЖК-экран, обладающий преимуществами низкой стоимости и низкого энергопотребления, широко используется в сценариях, не требующих сложных дисплеев. Он охватывает области бытовой электроники и промышленности, такие как калькуляторы, электронные весы, панели кондиционеров, базовые электронные часы, термостаты, экраны дисплеев зарядных станций и т. д. В этих сценариях необходимо отображать только простые цифры, символы или подсказки о состоянии. Экономичность и стабильность ЖК-экрана могут быть полностью использованы. Согласно отраслевым наблюдениям, уровень проникновения на рынок ЖК-экранов для небольших и простых дисплеев превышает 60%, что делает их предпочтительным выбором для недорогих дисплеев.

Графические ЖК-экраныбольше подходят для сценариев, где требуется гибкость в отображении контента. Они в основном используются в человеко-машинных интерфейсах (HMI) промышленного оборудования управления, дисплеях медицинских инструментов, портативных измерительных приборах (осциллографах, мультиметрах и т. д.), POS-машинах, устаревших мобильных телефонах, MP3-плеерах и т. д. Эти сценарии требуют отображения сложных меню, графики, китайских иероглифов или пользовательских значков. Гибкие возможности отображения монохромных графических ЖК-экранов могут удовлетворить разнообразные потребности. С развитием промышленной автоматизации и миниатюризацией медицинского оборудования спрос на графические ЖК-экраны постепенно растет. В частности, матричные экраны с высоким разрешением и широким диапазоном температур постоянно расширяют сферу своего применения в высокотехнологичных промышленных и медицинских сценариях.

Графический матричный экран и сегментный ЖК-дисплей не находятся в конкурирующих отношениях. Вместо этого, основываясь на своих технических характеристиках и ценовых преимуществах, они сформировали взаимодополняющую рыночную модель. Сегментный экран использует «простоту, низкую стоимость и низкое энергопотребление» в качестве основы для простых сценариев отображения, в то время как графический ЖК-экран использует «гибкость, многофункциональность и возможность настройки» для удовлетворения сложных требований к отображению. Вместе они поддерживают диверсифицированное развитие области ЖК-дисплеев. Для конечных производителей выяснение требований к дисплею, бюджету затрат и сценариям применения является основной основой для выбора между графическим ЖК-экраном и монохромным сегментным ЖК-экраном.
