Как отличить ЖК-дисплей от светодиода?

В современной индустрии дисплеевЖК-дисплейи светодиодные дисплеи — две наиболее доминирующие технологии вывода изображений, широко используемые в бытовой электронике, промышленном контрольном оборудовании, автомобильных приборах, коммерческих вывесках и устройствах для умного дома. Для инженеров по закупкам, дизайнеров продукции и отраслевых закупщиков во всем мире четкое различие между ЖК- и светодиодными дисплеями имеет решающее значение для оптимизации производительности продукта, контроля затрат и повышения стабильности оборудования. Многие пользователи рынка ошибочно рассматривают ЖК и светодиоды как две совершенно независимые технологии отображения с противоположными механизмами работы.

Основное определение и основной принцип работы

1. Основной механизм ЖК-дисплея

LCD, сокращение от Liquid Crystal Display, представляет собой технологию пассивного отображения, которая полностью полагается на внешние источники света для представления изображений. Основной функциональный уровеньЖК-дисплейМолекулы жидкого кристалла запечатаны между двумя слоями подложек из поляризованного стекла. Молекулы жидких кристаллов не излучают свет спонтанно; вместо этого они регулируют свое расположение и угол скручивания под действием возбуждающего напряжения, точно контролируя пропускание подсветки. Сопоставляя слои цветных фильтров или слои светозащиты, на экране дисплея могут отображаться различные изображения в оттенках серого, цветные и текстовые изображения.

2. Технические характеристики светодиодного дисплея.

LED означает светоизлучающий диод. Строго говоря, коммерческие светодиодные дисплеи на рынке делятся на две категории: активные самоизлучающие светодиодные экраны и ЖК-экраны со светодиодной подсветкой, что является ключевым моментом, который путает большинство пользователей. Так называемый светодиодный дисплей, упоминаемый в сценариях повседневного сравнения, в основном представляет собой обновленную версию традиционного ЖК-дисплея, в которой подсветка ЖК-дисплея CCFL заменена светодиодными ламповыми шариками в качестве нового источника подсветки.

Углубленный анализ основных различий между ЖК-дисплеем и светодиодом

1. Система подсветки и режим светоизлучения.

Система подсветки является основным отличием традиционного ЖК-дисплея от светодиодного дисплея. В стандартных промышленных ЖК-экранах и первых гражданских дисплеях используется подсветка CCFL. Этот режим подсветки основан на использовании флуоресцентного газового разряда для генерации равномерного света, обладая преимуществами низкой стоимости и зрелой технологии. Однако он имеет очевидные недостатки: высокое энергопотребление, медленный запуск, малый срок службы и плохая устойчивость к низким температурам, что ограничивает его применение в высокопроизводительном и экстремальном оборудовании.

2. Структурный состав и интеграция

В сценариях промышленных дисплеев модуль LCM является наиболее распространенным носителем технологии ЖК-дисплеев.LCM (жидкокристаллический модуль)представляет собой интегрированный модуль, образованный путем соединения панели ЖК-дисплея, управляющей микросхемы, гибкой печатной платы, узла подсветки и структурного каркаса. Это полноценный дисплейный блок, который можно встроить непосредственно в оборудование после простого подключения питания и стыковки сигналов.

Традиционный модуль LCM на базе ЖК-дисплея имеет компактную и стандартизированную структуру с полными характеристиками: от небольших экранов с диагональю 0,96 дюйма до 15-дюймовых промышленных экранов управления. Он поддерживает настраиваемое разрешение, угол обзора и яркость и широко используется в приборостроении, бытовой технике и оборудовании промышленной автоматизации. Напротив, модули светодиодных дисплеев в основном собираются из отдельных ламповых бусин и плат управления, имеют больший общий объем и более высокую сложность интеграции в сценариях небольшого размера.

3. Эффект отображения и производительность изображения

С точки зрения производительности светодиодные дисплеи имеют очевидные преимущества по контрастности, яркости и цветовому охвату. Традиционный ЖК-дисплей с CCFL-подсветкой имеет низкую контрастность, легкую утечку света по краям экрана и ограниченную способность восстановления цвета, поэтому изображение получается мягким, но без многослойности. Дисплеи со светодиодной подсветкой могут реализовать точное локальное затемнение, эффективно улучшая чистоту черного поля и контрастность изображения, обеспечивая более яркую цветопередачу и более высокую яркость экрана, адаптируясь к ярко освещенным средам, таким как наружные коммерческие дисплеи и экраны, установленные на транспортных средствах.

Как выбрать ЖК- или светодиодный дисплей в реальных проектах

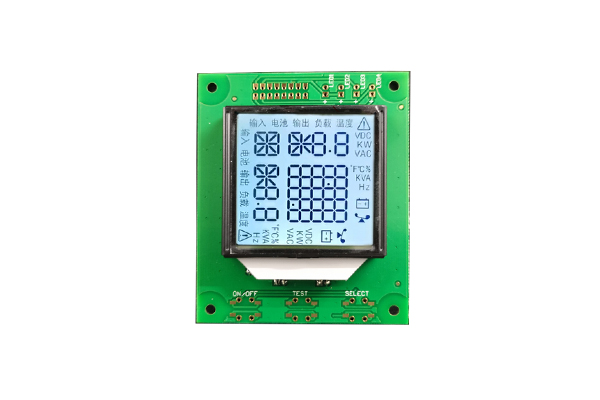

Для проектов, требующих низкого энергопотребления, долгосрочной стабильной работы, низкой стоимости и высокой точности цветопередачи,ЖК-дисплейявляется предпочтительным решением. Монохромный ЖК-дисплей в сочетании с индивидуальным модулем LCM может максимизировать экономическую эффективность и стабильность оборудования, особенно в промышленных контрольно-измерительных приборах, портативном аккумуляторном оборудовании и дисплеях начального уровня, где требуется только текст и простая графика.

Светодиодные дисплеи больше подходят для наружных дисплеев, крупногабаритных сращиваний, антибликового покрытия высокой яркости, высокой контрастности и ярких цветов. Например, коммерческие рекламные экраны, экраны для сцен, экраны высокой яркости, устанавливаемые на транспортных средствах, и высококачественные потребительские устройства отображения могут в полной мере раскрыть преимущества технологии светодиодной подсветки в визуальном эффекте и адаптации к окружающей среде.
