В чем преимущество интерфейса SPI и IIC для графического ЖК-дисплея?

В современном проектировании встроенных систем, промышленном управлении, оборудовании для умного дома и носимых электронных продуктахграфические модули ЖК-дисплеястали незаменимыми носителями взаимодействия человека и компьютера. Среди всех основных интерфейсов дисплеев SPI и IIC являются двумя наиболее широко распространенными решениями для матричных ЖК-экранов, доминируя на рынке ЖК-дисплеев малого и среднего размера благодаря своим уникальным структурным преимуществам, стабильной производительности и превосходной совместимости. Выбор подходящего интерфейса для дисплея интерфейса IIC или дисплея SPI напрямую определяет скорость отклика оборудования, энергопотребление, сложность компоновки печатной платы и общий срок службы.

Графические ЖК-дисплеи отличаются от сегментных ЖК-экранов тем, что они поддерживают произвольное растрирование пикселей, настраиваемую визуализацию графики, динамическую прокрутку текста и отображение многослойного интерфейса, что предъявляет более высокие требования к эффективности передачи интерфейса и стабильности сигнала. Напротив, последовательные интерфейсы SPI и IIC упрощают проектирование проводки, оптимизируют протоколы передачи и идеально соответствуют требованиям недорогого, высокостабильного и компактного дизайна основных терминальных продуктов, становясь предпочтительными интерфейсами для текущего массового рынка.матричные ЖК-дисплеи.

Основные характеристики интерфейса SPI (дисплей SPI)

SPI (последовательный периферийный интерфейс) — это высокоскоростной синхронный последовательный интерфейс связи, структурированный полнодуплексный протокол передачи «ведущий-подчиненный» и основной основной интерфейс высокопроизводительных продуктов отображения SPI. Стандартный интерфейс SPI для матричных ЖК-экранов имеет 4-проводную структуру, включая SCLK (тактовый сигнал), MOSI (передача данных), CS (выбор чипа) и DC (выбор данных/команд). Некоторые упрощенные конструкции 3-проводного SPI интегрируют сигналы постоянного тока в линии передачи данных, что еще больше уменьшает количество контактов, сохраняя при этом возможности высокоскоростной передачи.

Основные характеристики интерфейса IIC (дисплей интерфейса IIC)

IIC (межинтегральная схема) — это полудуплексный синхронный последовательный интерфейс шины с ультраупрощенной двухпроводной структурой, состоящий из SCL (линия синхронизации) и SDA (линия данных). В качестве интерфейса шины нескольких устройств шина IIC может монтировать несколько модулей дисплея и сенсорных устройств с разными адресами, что является основным преимуществом продуктов отображения с интерфейсом IIC в интегрированных системах с несколькими устройствами.

Преимущества интерфейса SPI для графического ЖК-дисплея SPI

1. Сверхвысокая скорость передачи, отсутствие задержки динамического отображения.

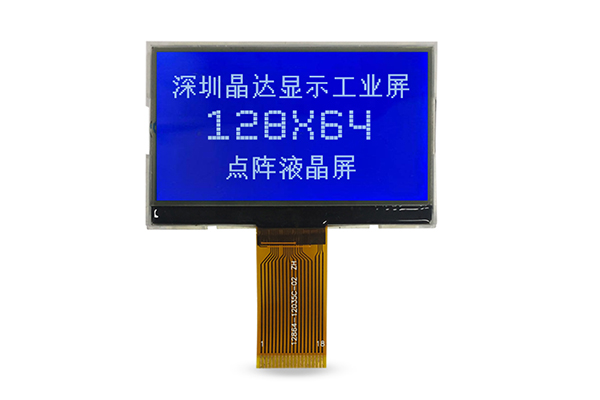

Самое большое преимущество интерфейса SPI заключается в его сверхвысокой тактовой частоте и отсутствии накладных расходов на протокол. В отличие от механизма проверки адреса и ожидания ответа интерфейса IIC, SPI использует режим непрерывной пакетной передачи с максимальной тактовой частотой до 80 МГц. Для массового формата 128 x 64, 160 x 128, 240 x 320.матричные ЖК-дисплеиИнтерфейс SPI может завершить полноэкранное обновление данных за 1–5 мс.

2. Высокая защита от помех, подходит для промышленных сценариев.

Наш графический ЖК-дисплей промышленного класса с интерфейсом SPI использует выходной сигнал двухтактного привода с сильной защитой от помех и стабильной передачей в электромагнитных средах с высоким уровнем шума, таких как промышленные мастерские и энергетическое оборудование. По сравнению со структурой интерфейса IIC с открытым стоком, сигнал SPI имеет более сильную управляемость, большую эффективную дальность передачи и не подвержен искажению сигнала или потере данных.

3. Гибкая конструкция проводки, баланс производительности и интеграции

Стандартный 4-проводной интерфейс SPI и упрощенный 3-проводной интерфейс SPI имеют малое количество контактов, гораздо меньшее, чем традиционные параллельные интерфейсы ЖК-дисплея. Сохраняя производительность высокоскоростной передачи, он позволяет избежать проблемы чрезмерного использования ресурсов GPIO. Для встраиваемых систем с ограниченным количеством выводов однокристального микрокомпьютера, но с высокими требованиями к производительности дисплея, модули дисплея SPI могут идеально сбалансировать стоимость оборудования и эффект отображения.

4. Сверхмалое количество контактов, что значительно упрощает конструкцию печатной платы.

Интерфейсу IIC требуются только две сигнальные линии (SCL, SDA) для завершения передачи данных дисплея, что является наименьшим количеством контактов среди всех основных интерфейсов дисплея. Для сверхминиатюрных устройств, таких как носимые устройства, интеллектуальные датчики и миниатюрная бытовая техника с чрезвычайно ограниченными ресурсами GPIO, модули дисплея с интерфейсом IIC могут сэкономить большое количество выводов однокристального микрокомпьютера, избегая необходимости расширения периферийных микросхем из-за недостаточного количества выводов.

Интерфейсы SPI и IIC являются основными решениями последовательной передачи данных для современных продуктов с матричными графическими ЖК-дисплеями и обладают своими незаменимыми преимуществами. Модули дисплея SPI обеспечивают высокоскоростную передачу, надежную защиту от помех и превосходные динамические характеристики дисплея, что делает их предпочтительным выбором для сценариев промышленного высокопроизводительного и динамического отображения. Продукты дисплея с интерфейсом IIC обладают преимуществами сверхпростой проводки, низкого энергопотребления и широких возможностей расширения, доминируя в сценариях миниатюрных, маломощных и интегрированных приложений с несколькими устройствами.
