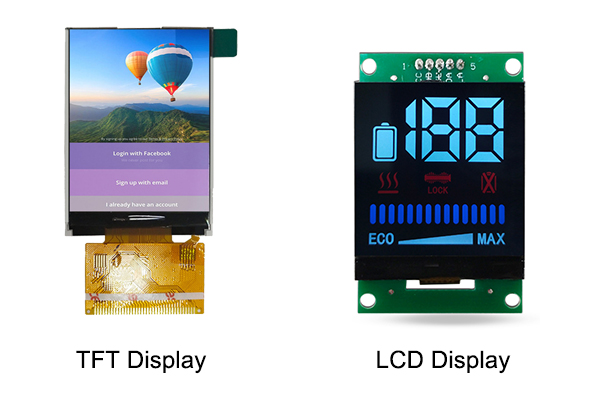

TFT-дисплей и ЖК-дисплей: каковы основные различия?

В действительности между технологиями TFT и LCD существует четкая взаимосвязь и основное техническое различие. Понимание фундаментальных различий между TFT-дисплеями и ЖК-дисплеями имеет решающее значение для принятия обоснованных решений о покупке, оптимизации производительности устройства и подбора решений отображения для конкретных сценариев применения. В этой статье описаны их принципы работы, структурные конструкции, визуальные характеристики, энергопотребление и сценарии применения, чтобы прояснить, чем эти две основные технологии отображения отличаются и в чем каждая из них превосходит другие.

Что такоеTFT-дисплеи?

TFT означает «Тонкопленочный транзистор», который не является независимой технологией отображения, а представляет собой передовую технологию управления и оптимизации, созданную на основе ЖК-структур. TFT-дисплеи, по сути, представляют собой ЖК-дисплеи с активной матрицей, в которых для каждого отдельного пикселя на экране встроен крошечный тонкопленочный транзистор. Каждый транзистор действует как независимый переключатель, отвечающий за точное управление напряжением и сигналом одного пикселя. Это базовое структурное обновление полностью отменяет пассивный режим работы традиционных ЖК-дисплеев. Эта архитектура с активной матрицей позволяет каждому пикселю сохранять свое состояние, пока другие обновляются. Таким образом, TFT-дисплеи представляют собой разновидность ЖК-дисплеев, но обладают значительно более высокими характеристиками. Почти каждый производимый сегодня ЖК-дисплей — от экранов смартфонов до 65-дюймовых телевизоров с разрешением 4K — на самом деле является TFT-ЖК-дисплеем. Когда кто-то говорит «экран TFT», он обычно имеет в виду ЖК-дисплей с активной матрицей.

Что такоеЖК-дисплеи?

LCD означает Liquid Crystal Display, общую категорию технологий плоских дисплеев, которая доминировала на рынке бытовой электроники на протяжении десятилетий. ЖК-дисплеи используют уникальные физические свойства молекул жидких кристаллов для модуляции света и создания визуальных изображений. Основная структура традиционных ЖК-дисплеев включает модуль подсветки, стеклянные подложки, слои жидких кристаллов, цветные фильтры и поляризационные пленки. В отличие от технологий самосветящихся дисплеев, таких как OLED, ЖК-дисплеи не излучают свет самостоятельно. Вместо этого они используют фиксированный источник подсветки и регулируют расположение молекул жидких кристаллов с помощью электрических сигналов, чтобы контролировать пропускание света, тем самым формируя разные цвета, уровни яркости и детали изображения.

ЖК-панель состоит из подсветки, поляризационных фильтров, жидкокристаллического слоя и электродов. При подаче напряжения кристаллы скручиваются, блокируя или пропуская свет, создавая пиксели. Традиционные ЖК-дисплеи включают типы пассивной матрицы (например, STN или TN) и типы активной матрицы (например, TFT). Ключевым ограничением ранних ЖК-дисплеев было медленное время отклика и узкие углы обзора, поскольку конструкции с пассивной матрицей обрабатывали сразу целые ряды или столбцы пикселей.

Основные технические различия между TFT-дисплеями и ЖК-дисплеями

Существенный разрыв между TFT-дисплеями и традиционными ЖК-дисплеями с пассивной матрицей заключается в механизме управления пикселями, что в дальнейшем приводит к значительным различиям в производительности дисплея, структурном дизайне и пользовательском опыте. В следующих разделах подробно рассматриваются ключевые отличия от четырех основных частей.

Механизм управления пикселями

Режим вождения — это фундаментальное различие между TFT-дисплеями и обычными ЖК-дисплеями. Традиционные ЖК-дисплеи с пассивной матрицей используют метод перекрестного сканирования строк и столбцов. Система сканирует каждую строку и столбец пикселей в фиксированном цикле, и все пиксели используют общие сигналы схемы. Поскольку несколько пикселей используют общие электродные цепи, в процессе сканирования неизбежны интерференция сигналов и перекрестные помехи. При отображении динамических изображений или контента с высоким разрешением общая схема не может обеспечить стабильную и непрерывную поддержку напряжения для каждого пикселя, что приводит к нестабильному состоянию пикселя.

Скорость отклика и динамические характеристики дисплея

Скорость отклика — это время, необходимое пикселям дисплея для переключения между яркими и темными состояниями, что напрямую определяет эффект динамического отображения экрана, особенно для быстродвижущихся изображений, таких как игры, видео и спортивные кадры. Традиционные ЖК-дисплеи имеют очень низкую скорость отклика, обычно превышающую 100 миллисекунд. Из-за режима пассивного сканирования обновление сигнала пикселей имеет очевидные задержки, и молекулы жидких кристаллов не могут вовремя перевернуться, когда содержимое экрана быстро меняется. Это приводит к серьезным ореолам, размытию и следам в динамических сценах, из-за чего традиционные ЖК-дисплеи не могут адаптироваться к сценариям динамического отображения с высокой частотой кадров.

Угол обзора

Угол обзора — это ключевой показатель практичности экрана дисплея, представляющий диапазон углов, в котором экран может сохранять точную цветопередачу и яркость при просмотре с нефронтальной точки зрения. Традиционные ЖК-дисплеи с пассивной матрицей имеют чрезвычайно узкие углы обзора: эффективный диапазон обзора составляет всего от 30 до 45 градусов по фронтальной стороне. Когда пользователь слегка наклоняет перспективу, на экране возникают серьезные искажения цветов, снижение яркости и даже инверсия цветов. Из-за этого дефекта традиционные ЖК-дисплеи подходят только для сценариев фронтального просмотра одного пользователя и не могут удовлетворить потребности в просмотре несколькими людьми или наблюдении под разными углами.

Энергопотребление и энергоэффективность

С точки зрения энергопотребления традиционные ЖК-дисплеи имеют двусторонние характеристики. Для статического простого содержимого дисплея, такого как одноцветный текст и фиксированные шаблоны, ЖК-дисплеи с пассивной матрицей имеют более низкое энергопотребление из-за их простой структуры схемы и низкой нагрузки на сигнал. Однако при отображении динамического, высокого разрешения и многоцветного контента непрерывное циклическое сканирование пассивных цепей увеличивает потери сигнала и энергопотребление, что приводит к низкой общей энергоэффективности.
