Что делает 0,96-дюймовый OLED-дисплей PM SSD1306 таким надежным для встраиваемых проектов?

TheМодуль 0,96-дюймового PM OLED-дисплея SSD1306стал одним из наиболее широко используемых решений для миниатюрных дисплеев во встроенной электронике, устройствах IoT, носимых системах и инженерных проектах DIY. В этой статье подробно рассматривается его архитектура, преимущества в производительности, методы интеграции и реальные приложения. Он разработан, чтобы помочь инженерам, дизайнерам продуктов и любителям понять, почему этому компактному OLED-модулю доверяют за высокую четкость изображения, низкое энергопотребление и долговременную стабильность в сложных условиях.

Оглавление

• 1. Обзор 0,96-дюймового модуля PM OLED-дисплея SSD1306.
• 2. Внутренняя архитектура и принцип работы
• 3. Ключевые особенности и преимущества
• 4. Объяснение технических характеристик
• 5. Как интегрировать OLED-модуль SSD1306
• 6. Коммуникационные интерфейсы (I2C против SPI)
• 7. Энергопотребление и эффективность
• 8. Распространенные проблемы и их устранение
• 9. Сравнение OLED и ЖК-дисплея
• 10. Реальные сценарии применения
• 11. Рекомендации по проектированию для инженеров
• 12. Часто задаваемые вопросы
• Заключение

1. Обзор 0,96-дюймового модуля PM OLED-дисплея SSD1306.

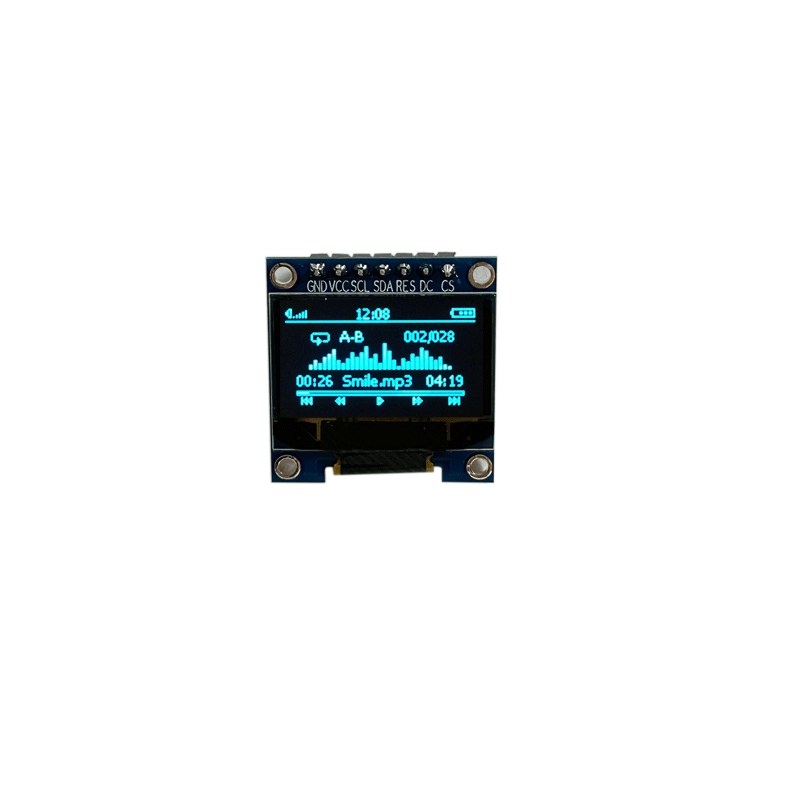

The Модуль 0,96-дюймового PM OLED-дисплея SSD1306представляет собой компактный дисплей на органических светодиодах, обычно используемый в системах на базе микроконтроллеров. В отличие от традиционных ЖК-дисплеев, технология OLED излучает свет непосредственно из каждого пикселя, устраняя необходимость в подсветке. Это приводит к более глубокому контрасту, более тонкой структуре и превосходным углам обзора.

Микросхема драйвера SSD1306 управляет операциями на уровне пикселей и управляет связью между микроконтроллером и матрицей дисплея. Благодаря своей простоте и эффективности он стал стандартным выбором в Arduino, ESP32, Raspberry Pi и других встраиваемых платформах.

2. Внутренняя архитектура и принцип работы

В основе модуля лежит контроллер SSD1306, который управляет отображением памяти, циклами обновления дисплея и интерпретацией команд. Дисплей состоит из матрицы размером 128x64 пикселей (обычно), где каждый пиксель управляется независимо.

В отличие от ЖК-панелей, OLED-панели не требуют подсветки. Каждый пиксель излучает собственный свет при подаче напряжения. Это свойство самоизлучения обеспечивает чрезвычайно высокий коэффициент контрастности и почти идеальный уровень черного.

• Пиксельная система эмиссии
• Встроенная оперативная память дисплея (GDDRAM)
• Внутренний генератор для контроля времени
• Встроенная схема повышения напряжения

3. Ключевые особенности и преимущества

Популярность 0,96-дюймового модуля дисплея PM OLED SSD1306 обусловлена ​​сочетанием его производительности и простоты. Ниже приведены его основные преимущества:

• Сверхвысокий коэффициент контрастности (обычно 2000:1 или выше)
• Широкий угол обзора до 160°.
• Очень низкое энергопотребление в режиме статического отображения.
• Нет необходимости в системе подсветки
• Быстрое время отклика, подходящее для анимации
• Компактная печатная плата для устройств с ограниченным пространством

Эти особенности делают его особенно подходящим для систем с батарейным питанием и портативной электроники, где энергоэффективность имеет решающее значение.

4. Объяснение технических характеристик

Понимание технических характеристик помогает инженерам выбрать правильную конфигурацию дисплея, соответствующую требованиям их проекта.

Эти спецификации подчеркивают его совместимость с большинством экосистем микроконтроллеров, не требуя дополнительных сложностей регулирования мощности.

5. Как интегрировать OLED-модуль SSD1306

Интеграция — одно из самых сильных преимуществ этого модуля. Даже новички могут реализовать это с помощью простых шагов.

• Шаг 1. Правильно подключите контакты VCC и GND.
• Шаг 2. Выберите протокол связи (наиболее распространен I2C).
• Шаг 3. Установите библиотеку SSD1306 на платформу микроконтроллера.
• Шаг 4. Инициализируйте дисплей в прошивке.
• Шаг 5. Отправьте графические или текстовые данные в буфер экрана.

Поскольку модуль уже включает в себя большинство необходимых компонентов, внешние схемы драйвера не требуются.

6. Коммуникационные интерфейсы (I2C против SPI)

SSD1306 поддерживает связь I2C и SPI, каждый из которых имеет уникальные преимущества.

I2C широко используется из-за своей простоты, требующей всего двух линий данных (SDA и SCL). Это снижает сложность проводки, что делает его идеальным для компактных встраиваемых систем.

SPI, с другой стороны, обеспечивает более высокую скорость передачи данных и предпочтителен в приложениях, включающих анимацию или частые обновления экрана.

• И2С:Минимальное количество проводов, более низкая скорость, идеально подходит для датчиков и простых дисплеев.
• СПИ:Более быстрое обновление, требуется больше контактов, лучше для систем с насыщенной графикой

7. Энергопотребление и эффективность

Одним из наиболее важных преимуществ технологии OLED является ее энергоэффективность. Модуль дисплея PM OLED с диагональю 0,96 дюйма SSD1306 потребляет энергию только тогда, когда пиксели горят. Черные пиксели практически не требуют энергии.

Это делает его особенно полезным в:

• Устройства Интернета вещей с батарейным питанием
• Носимая электроника
• Портативные измерительные инструменты

Однако постоянное отображение полностью белого экрана значительно увеличит энергопотребление, поэтому оптимизированный дизайн пользовательского интерфейса имеет важное значение.

8. Распространенные проблемы и их устранение

Несмотря на то, что модуль надежен, пользователи могут столкнуться с проблемами при интеграции. Ниже приведены распространенные проблемы и решения:

• Пустой экран:Проверьте адрес I2C и проводные соединения.
• Мерцающий дисплей:Обеспечьте стабильное электропитание
• Неправильный вывод:Проверьте конфигурацию библиотеки и настройки разрешения.
• Низкая яркость:Отрегулируйте настройки контрастности программного обеспечения

Большинство проблем связаны с программным обеспечением, а не с аппаратными дефектами.

9. Сравнение OLED и ЖК-дисплея

10. Реальные сценарии применения

Универсальность 0,96-дюймового модуля дисплея PM OLED SSD1306 делает его подходящим для широкого спектра отраслей и приложений.

• Контроллеры умного дома
• Носимые фитнес-устройства
• Промышленные сенсорные дисплеи
• Проекты Arduino своими руками
• Медицинские портативные системы мониторинга
• Системы управления батареями

Его компактный размер и четкость позволяют разработчикам интегрировать содержательные пользовательские интерфейсы даже в очень маленькие устройства.

11. Рекомендации по проектированию для инженеров

При проектировании с использованием этого модуля инженеры должны учитывать электрическую стабильность, оптимизацию пользовательского интерфейса и температурные условия.

• Избегайте непрерывной полноэкранной яркости, чтобы продлить срок службы
• Используйте подходящие подтягивающие резисторы для связи I2C.
• Обеспечьте совместимость напряжения с логическими уровнями микроконтроллера.
• Оптимизируйте обновления кадров, чтобы снизить энергопотребление.

Хорошие методы проектирования значительно повышают производительность и долговечность.

12. Часто задаваемые вопросы

В1: Может ли SSD1306 отображать цвета?
Нет, это монохромный дисплей (обычно белый, синий или желтый варианты).

В2: Совместимо ли оно с Arduino?
Да, он широко поддерживается множеством библиотек с открытым исходным кодом.

В3: требуется ли подсветка?
Нет, технология OLED является самоизлучающей.

В4: Каков срок службы модуля?
Обычно десятки тысяч часов в зависимости от особенностей использования.

В5: Может ли он отображать анимацию?
Да, но для более плавной работы рекомендуется использовать интерфейс SPI.

Заключение

Модуль дисплея PM OLED с диагональю 0,96 дюйма SSD1306 остается одним из наиболее практичных и эффективных решений отображения для компактных электронных систем. Сочетание высокой контрастности, низкого энергопотребления и простой интеграции делает его предпочтительным выбором для инженеров и разработчиков во многих отраслях.

От разработки прототипа до коммерческих встроенных продуктов — этот модуль обеспечивает баланс между производительностью и доступностью, который трудно найти.
