Что такое положительный ЖК-дисплей и отрицательный ЖК-дисплей?

ЖК-дисплеистали основой визуальных интерфейсов во многих отраслях — от бытовой электроники и промышленного оборудования до автомобильных приборных панелей и медицинских устройств. Если вы когда-либо покупали промышленные экраны, приборные панели, автомобильные дисплеи или мониторы портативных устройств, вы, вероятно, сталкивались с терминами ЖК-дисплей с положительным режимом и ЖК-дисплей с отрицательным режимом. Эти два основных режима ЖК-дисплея определяют основной внешний вид, механизм передачи света, читаемость, энергопотребление и границы применения монохромных и базовых цветных ЖК-экранов. Несмотря на их широкое использование в коммерческой и промышленной электронике, большинство покупателей и инженеров не могут полностью понять их принципы работы, ключевые различия и преимущества для конкретных сценариев, что приводит к неправильному выбору экрана, что ставит под угрозу производительность устройства и удобство использования.

Что такое позитивный ЖК-дисплей?

Позитивный ЖК-дисплей — это стандартный режим ЖК-дисплея, характеризующийся темным текстом/графикой на ярком фоне. В отключенном или неактивном состоянии область пикселей ЖК-дисплея остается прозрачной или яркой, в то время как активированные пиксели блокируют свет, формируя темное содержимое дисплея. Общие визуальные проявления включают черные символы на белом/сером фоне, черные символы на желто-зеленом фоне и темные значки на отражающем серебряном фоне.

Позитивные ЖК-экраны имеют структуру скрещенного поляризатора, которая является наиболее традиционной и широко используемой оптической конфигурацией ЖК-дисплеев. Этот режим сильно зависит от окружающего освещения и обладает отличными антибликовыми характеристиками, что делает его предпочтительным выбором для устройств отображения на открытом воздухе и в условиях высокой яркости.

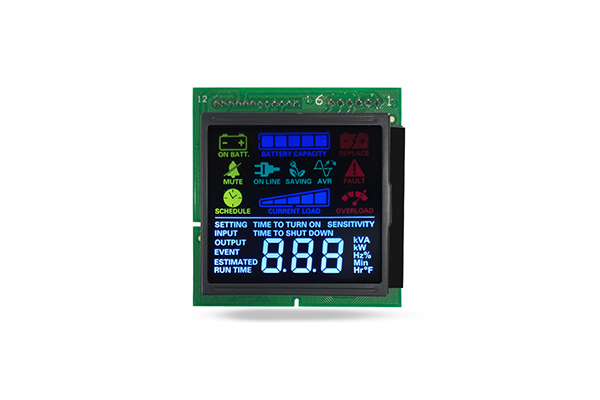

Что такое негативный ЖК-дисплей?

Негативный ЖК-дисплей— противоположный режим отображения, в котором яркий текст/графика отображается на темном фоне. Когда экран обесточен, вся область отображения блокируется и становится темно-черной или темно-серой. Когда на пиксели подается питание, молекулы жидких кристаллов вращаются, пропуская фоновый свет, образуя светящийся яркий контент на темном фоне.

В негативных ЖК-дисплеях используется структура выровненного поляризатора. В отличие от позитивных ЖК-дисплеев, они не могут полагаться на окружающий свет для отображения и должны быть оснащены модулем подсветки для четкого отображения содержимого. Этот режим обеспечивает сверхвысокую контрастность и деликатные визуальные эффекты в условиях низкой освещенности и в помещениях и широко применяется в бытовой электронике, автомобильных салонах и промышленных панелях управления внутри помещений.

Принцип работы позитивных ЖК-дисплеев

Позитивные ЖК-дисплеи состоят из двух вертикально скрещенных поляризаторов (смещение 90 градусов). Слой жидких кристаллов в расслабленном, обесточенном состоянии поворачивает окружающий свет на 90 градусов, позволяя свету плавно проходить через два поляризатора. Это делает весь фон экрана ярким и прозрачным в выключенном состоянии.

Когда напряжение прикладывается к определенному пикселю, молекулы жидкого кристалла теряют свое скрученное расположение и выравниваются вертикально в соответствии с электрическим полем. Они больше не вращают свет, поэтому падающий свет блокируется верхним поляризатором. Область пикселя теряет светопропускание и образует темный текст или узоры. Проще говоря, включение питания соответствует темному содержимому, выключение соответствует яркому фону.

Принцип работы негативных ЖК-дисплеев

В негативных ЖК-дисплеях используется параллельная схема поляризации, при которой верхний и нижний поляризаторы ориентированы в одном направлении. В обесточенном состоянии молекулы жидкого кристалла поворачиваются, поворачивая свет на 90 градусов, в результате чего свет блокируется выровненными поляризаторами. В выключенном состоянии весь экран остается темным.

Когда напряжение подается на целевые пиксели, молекулы жидких кристаллов выпрямляются и перестают вращать свет. Свет подсветки плавно проходит через двойные поляризаторы, формируя яркий контент высокой яркости на темном фоне. Его основная логика: включение соответствует яркому контенту, выключение соответствует темному фону.

Ключевые различия между положительными и отрицательными ЖК-дисплеями

Чтобы помочь вам быстро отличить и выбрать правильный режим отображения, мы суммируем основные различия между положительными и отрицательными ЖК-дисплеями по восьми важным параметрам: визуальный эффект, структура поляризатора, зависимость от подсветки, адаптируемость к свету, контрастность, энергопотребление, угол обзора и стоимость.

1.Визуальная презентация

Позитивный ЖК-дисплей:Классический яркий фон с темным содержанием, естественный и мягкий визуальный эффект, соответствующий традиционным привычкам чтения людей. Тон экрана в основном нейтральный белый, серый или желто-зеленый, зрительное утомление при длительном просмотре незначительное.

Отрицательный ЖК-дисплей:Темный фон с ярким светящимся содержимым, сильным визуальным эффектом, высококачественным и изысканным внешним видом. Темный фон эффективно выделяет содержимое дисплея, делая текст и значки более заметными и многослойными.

2. Зависимость подсветки и усилителя; Легкая адаптируемость

Это наиболее практическое различие в сценариях применения. Позитивные ЖК-дисплеи доминируют в окружающем освещении и лучше всего работают в ярких условиях, таких как солнечный свет на открытом воздухе, сильный свет в помещении и открытые рабочие пространства. Даже без подсветки они сохраняют сверхчеткое изображение и не будут размыты ярким окружающим светом.

У негативных ЖК-дисплеев преобладает подсветка. Они демонстрируют высочайшее качество изображения в темных помещениях, в ночных сценах и в условиях низкой освещенности с равномерной поддержкой подсветки. Однако при ярком солнечном свете яркость подсветки легко затмевается окружающим светом, что приводит к выцветанию содержимого и ухудшению читаемости. Чтобы адаптироваться к ярким условиям, негативным ЖК-дисплеям требуется подсветка высокой яркости выше 800 нит, что значительно увеличивает энергопотребление.

3. Контрастность и угол обзора.

В помещениях с низкой освещенностью негативные ЖК-дисплеи имеют гораздо более высокий коэффициент контрастности, чем позитивные ЖК-дисплеи. Чистый темный фон устраняет помехи, возникающие при утечке света, делая края контента более четкими, а детали — более деликатными. Между тем, негативные ЖК-дисплеи имеют более широкие углы обзора с незначительным сдвигом цвета и ослаблением яркости со всех сторон.

Позитивные ЖК-дисплеи имеют относительно умеренный контраст. Благодаря яркому фону разрыв между светлыми и темными слоями меньше, но стабильность угла обзора в ярких условиях лучше. Они не склонны к размытию отражений или ослаблению контрастности при ярком освещении, обеспечивая более стабильную работу дисплея на открытом воздухе.

4. Потребляемая мощность и долговечность.

Позитивные ЖК-дисплеи имеют абсолютные преимущества в энергосбережении. В большинстве сценариев применения не требуется активация подсветки, поскольку отображение полностью зависит от окружающего освещения. Даже при наличии дополнительной подсветки низкой яркости достаточно для удовлетворения спроса, что значительно продлевает срок службы батареи устройства. Они являются лучшим выбором для портативных устройств с низким энергопотреблением.

Заключение

Различие между положительными и отрицательными ЖК-дисплеями представляет собой один из наиболее фундаментальных вопросов при выборе дисплея.Позитивные ЖК-дисплеиобеспечивают превосходную читаемость при солнечном свете, низкое энергопотребление и меньшую стоимость, что делает их идеальными для наружного применения, с питанием от батарей и для экономичных приложений. ЖК-дисплеи в негативном режиме обеспечивают более высокую контрастность, более широкие углы обзора в помещении и превосходный внешний вид — идеально подходят для использования в помещениях, при слабом освещении и для продуктов, ориентированных на дизайн.
