В чем разница между графическим ЖК-дисплеем и сегментным ЖК-дисплеем?

В промышленной электронике, бытовой технике, автомобильных устройствах и портативном измерительном оборудовании ЖК-дисплеи и светодиодные дисплеи являются наиболее распространенными носителями взаимодействия человека и машины. Среди всех основных типов дисплеев графические матричные дисплеи и сегментные дисплеи (также известные как экраны с сегментным кодом) являются двумя наиболее широко используемыми решениями для дисплеев нижнего и среднего класса. В области ЖК-дисплеев две фундаментальные технологии выдержали испытание временем: сегментные дисплеи и графические матричные дисплеи. Хотя оба служат для представления визуальной информации пользователям, они работают на принципиально разных принципах и превосходны в совершенно разных приложениях.

Что такое сегментный дисплей?

Сегментный дисплей представляет собой устройство отображения фиксированной структуры, состоящее из независимых сегментных электродов на экране. Его внутренняя структура предварительно задана в соответствии с фиксированным содержимым дисплея, а поверхность экрана разделена на несколько независимых нерегулируемых сегментов дисплея. Наиболее распространенной структурой является семисегментная структура цифрового дисплея, а некоторые специальные модели оснащены фиксированными сегментами значков, таких как уровень заряда батареи, уровень сигнала, символы температуры и функциональные индикаторы.

Принцип работы сегментных дисплеев намного проще, чем у матричных. Схема управления должна вводить только сигналы высокого и низкого уровня для определенных сегментов. Когда на соответствующий электрод сегмента подается питание, сегмент загорается, образуя фиксированные цифры или символы; при выключении питания он скрыт.

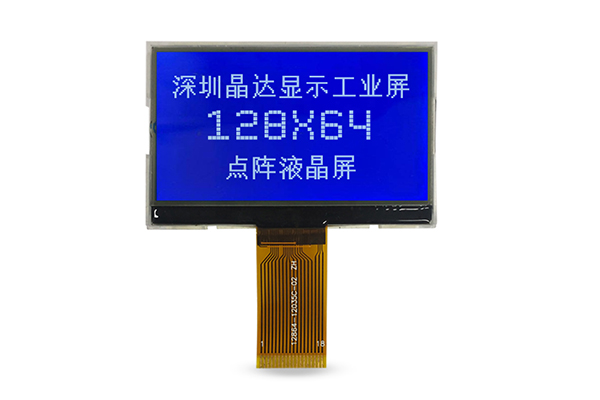

Что такое графический ЖК-дисплей?

Графический ЖК-дисплей — это полностью настраиваемое устройство отображения на уровне пикселей, состоящее из упорядоченной сетки независимых пикселей, расположенных в фиксированных строках и столбцах. Каждый пиксель на экране независимо управляется управляющей схемой, которую можно индивидуально включать и выключать, не ограничиваясь фиксированными структурами символов или сегментов. Общие характеристики разрешения включают 128x32, 128x64, 192x64, 128x128, 240x128 и другие стандартные модели, удовлетворяющие потребности дисплеев малого и среднего размера.

Основной принцип работы основан на технологии матричного сканирования. Микросхема дисплея управляет схемами строк и столбцов для выполнения циклического сканирования точек пикселей и регулирует состояние «включено-выключено» и шкалу серого каждого пикселя в соответствии с входными данными дисплея.

Сводка сравнения

Сегментный дисплей параметров Графический ЖК-дисплей

В сочетании с вышеуказанными различиями в производительности, стоимости и функциях эти два дисплея имеют совершенно разные сценарии применения в отрасли. Точный выбор может максимизировать производительность продукта и оптимизировать контроль затрат.

1. Типичные сценарии применения графических матричных дисплеев.

Графические матричные дисплеи подходят для продуктов, требующих сложного взаимодействия человека и машины, разнообразного отображаемого контента и расширения функциональных возможностей. Основные сценарии применения включают в себя сенсорные экраны промышленного управления, интеллектуальные испытательные приборы, медицинское оборудование для обнаружения, платежные POS-терминалы, портативные устройства сбора данных, а также устройства для умного дома среднего и высокого класса. Эти сценарии требуют отображения многострочного текста, сложных меню, кривых данных и настраиваемых значков, а также часто требуют обновления функций отображения с помощью итерации продукта, что точно соответствует преимуществам гибкого отображения матричных экранов.

Кроме того, в автомобильных бортовых вспомогательных дисплеях, оборудовании для мониторинга окружающей среды и интеллектуальных терминальных устройствах, которым требуется динамическое обновление данных и графическое отображение, графические матричные дисплеи также являются основным выбором, который может удовлетворить высокие требования к визуализации продукта и интерактивному опыту.

2. Типичные сценарии применения сегментных дисплеев

Сегментные дисплеи в основном используются в экономичном оборудовании с функцией одного дисплея и в оборудовании для отображения фиксированного контента. Типичные сценарии включают бытовую технику, такую ​​как водонагреватели, индукционные плиты, кондиционеры и стиральные машины, а также интеллектуальные счетчики воды, электросчетчики, газовые счетчики, пульты дистанционного управления, электронные термометры и недорогие портативные измерительные приборы. Этим продуктам необходимо отображать только фиксированные числа, простые значки состояний и значения параметров без сложного графического взаимодействия и итерации функций, что может максимизировать экономическое преимущество и стабильность сегментных экранов.

Между тем, сегментные дисплеи также являются предпочтительным решением для отображения в отрасли в индикаторных лампах промышленного оборудования, устройствах определения мощности и оборудовании для мониторинга в режиме длительного режима ожидания, которое обеспечивает низкое энергопотребление и высокую долговечность.

Как правильно выбрать монохромный ЖК-дисплей?

Короче говоря, основная разница между графическими матричными дисплеями и сегментными дисплеями заключается в гибкости дисплея и структурной масштабируемости. Сегментные ЖК-дисплеи основаны на фиксированных сегментных структурах, имеют низкую стоимость, низкое энергопотребление, высокую стабильность и отдельные функции, ориентированные на фиксированные цифровые и простые сценарии отображения символов. Графические матричные дисплеи основаны на независимом управлении пиксельной матрицей, с гибким и разнообразным отображаемым контентом, высокой масштабируемостью и немного более высоким энергопотреблением.
