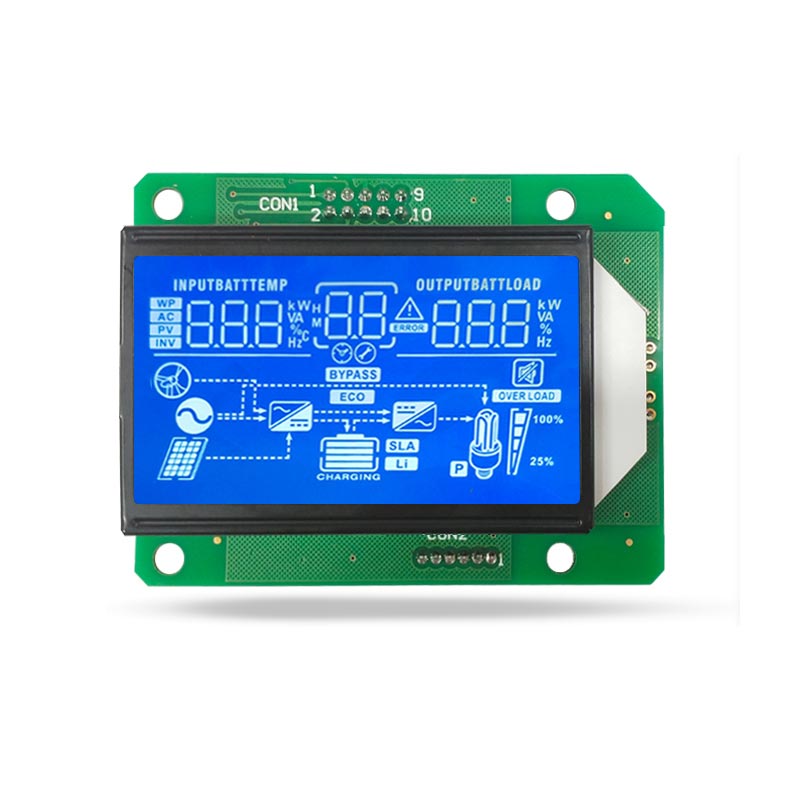

Сегментный ЖК-дисплей Синий модуль HTN LCM-дисплей

Этот сегментный ЖК-дисплей HTN Blue Module LCM, продаваемый заводом-изготовителем, представляет собой готовую сборку с технологией COB, обеспечивающую надежную работу.
Номер модуля: JDA0801-16037C1
Технология: технология COB
Рабочая температура: от -10 до 60 ℃
Угол обзора: Широкий угол обзора
Микросхема привода: HT1621
Идеально подходит для устройств ИБП и солнечных инверторов. Свяжитесь с нами, чтобы получить индивидуальные инструменты для стекла и круглосуточную расценку.

Отправить запрос

Рейтинг: 5.0

(Рейтинг: 1)

Описание продукта

ПремиумСегментный ЖК-дисплей Синий модуль HTN LCM-дисплейдля инверторов мощности и ИБП

Полная сборка LCM · Технология COB · Драйвер HT1621 · Высококонтрастное стекло HTN

РАЗМЕР МОДУЛЯ

76×58×10,6 мм

ДИСПЛЕЙ ВА

60 × 32,5 мм

РАБОЧЕЕ НАПРЯЖЕНИЕ

5,0 В ЛКМ

МЕТОД ПРИВОДА

1/4 ОБЯЗАТЕЛЬСТВА, 1/3 СМЕЩЕНИЯ

Знакомство с продуктом

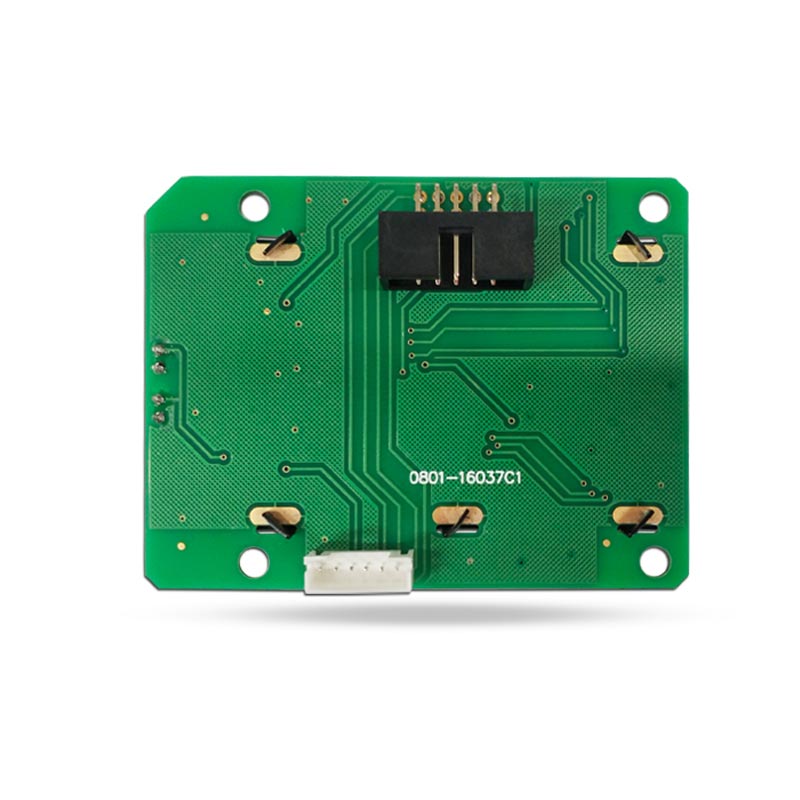

JINGDA DISPLAY — ведущий производительСегментный ЖК-дисплей Синий модуль HTN LCM-дисплей, привнося более 10 лет опыта работы с монохромными ЖК-дисплеями в каждый проект. Этот конкретный модуль LCM выполнен в виде готовой сборной сборки: стекло, подсветка, драйвер и интерфейсный разъем уже смонтированы на плате. Это переносит усилия по проектированию на встроенное ПО вашего хоста и механическую интеграцию, устраняя необходимость в квалификации гибкого хвостовика или приклеивания стекла.

Благодаря высокоинтегрированной микросхеме драйвера HT1621, этотСегментный ЖК-дисплей Синий модуль HTN LCM-дисплейобеспечивает сложные визуальные выходные данные с помощью всего лишь нескольких контактов и простых схем, что делает его идеальным для встраиваемых устройств и устройств с батарейным питанием. Технология HTN предлагает модифицированную конфигурацию поворота, обеспечивающую значительно более широкий угол обзора (около 80°) и лучшую контрастность по сравнению со стандартными дисплеями TN (около 50°).

Независимо от того, требуются ли вам стандартные модули или полностью индивидуальные решения, наша фабрика предлагает специальные инструменты для стекла, соответствующие точной компоновке вашего сегмента, а также специальную прошивку драйвера, отвечающую вашим конкретным потребностям.

Технические параметры

Номер модуля. JDA0801-16037C1	Тип ЖК-дисплея ХТН / Синий
Технология COB-технология	ИС привода HT1621
Угол обзора 12 часов (широкий)	Подсветка Белый
Рабочая температура. от -10 до 60 ℃	Температура хранения. от -20 до 70 ℃

Основные приложения

Сегментированные ЖК-дисплеи — это устройства с фиксированными параметрами отображения и электрическими условиями окружающей среды. НашСегментный ЖК-дисплей Синий модуль HTN LCM-дисплейв основном применяется в области управления питанием и нового хранения энергии, особенно используется для устройств ИБП и инверторов солнечной энергии.

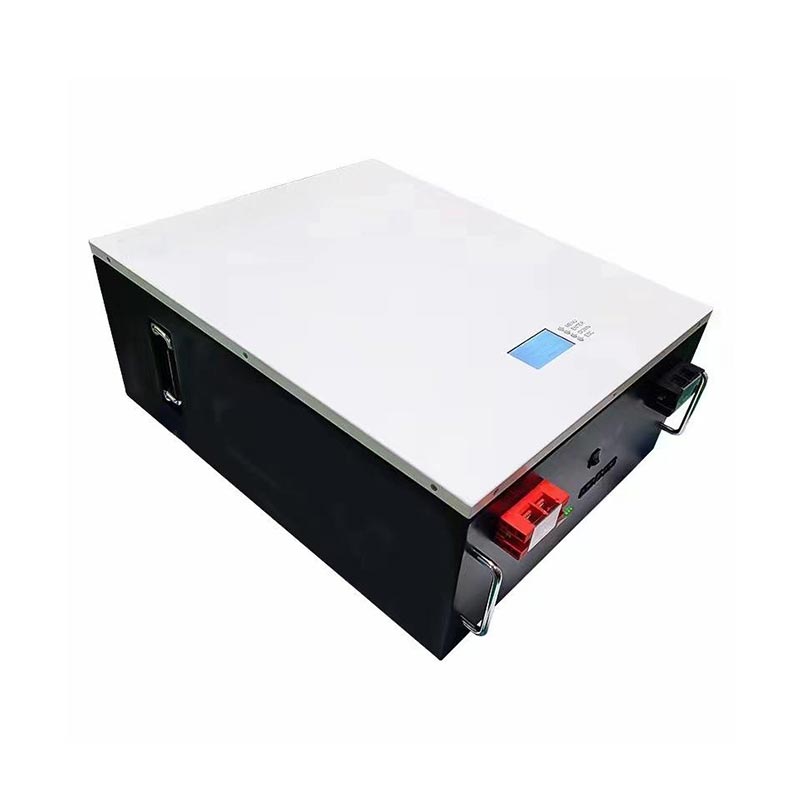

HTN Blue Segment LCD Display in Solar Inverter

HTN Синий сегментный ЖК-дисплей, используемый в преобразователях мощности.

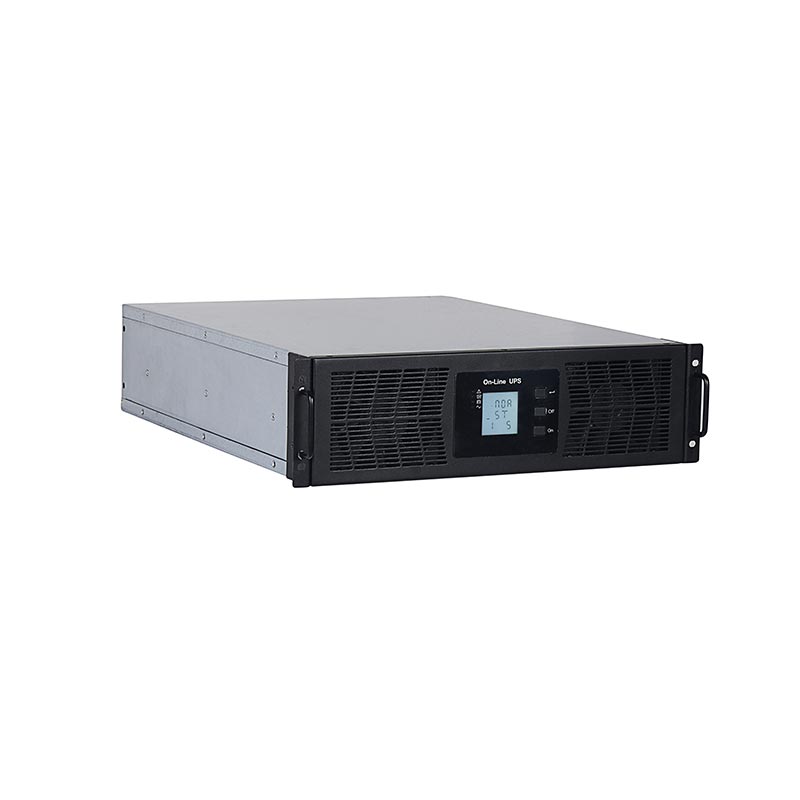

HTN Blue Segment LCD Display in UPS device

ЖК-дисплей HTN с синим сегментом, используемый в устройствах ИБП.

Почему стоит выбрать JINGDA в качестве поставщика?

Как производитель из Шэньчжэня с 11-летним опытом работы в области монохромных ЖК-дисплеев, мы не являемся торговой компанией. У нас есть завод площадью 10 000 квадратных метров в провинции Фуцзянь, оснащенный собственными сборочными линиями COB, COG и TAB.

Управление качеством и сертификаты

Мы имеем сертификаты системы GB/T19001-2016/ISO9001:2015, ISO14001, IATF-16949 и декларации CE. Мы можем предоставить сертификаты качества компании, спецификации материалов, записи производственного контроля и отчеты о надежности продукции в соответствии с вашими требованиями.

Jingda Display Certificates

Jingda Display Factory Workshop

Стандартная экспортная упаковка

Чтобы обеспечить вашСегментный ЖК-дисплей Синий модуль HTN LCM-дисплейдоставляется в идеальном состоянии, мы используем строгую последовательность слоев упаковки:

ESD bag packaging

1. Антистатическая сумка

Inner box packaging

2. Внутренняя коробка

Outer box packaging

3. Внешняя коробка

ЭСР-сумка	Перед дальнейшей обработкой каждый модуль запечатывается в электростатический экранирующий пакет.
Внутренняя коробка	Модули помещаются в определенные слоты во внутренней коробке для обеспечения устойчивости и предотвращения смещения.
Внешняя коробка	Используется прочная коробка из гофрокартона с этикеткой с указанием модели, количества и номера партии.

Чтобы изучить другие варианты отображения для ваших проектов, вы можете просмотреть нашСегментный ЖК-дисплейкатегория. Для большей контрастности установите флажокСегментный ЖК-дисплей VA, режим негативного ЖК-дисплея. Если вашему устройству требуются графические выходы, нашГрафический ЖК-дисплейсериал идеально подходит.

Часто задаваемые вопросы

Что означает COB на ЖК-дисплее COB?	COB означает «чип на плате». Голая микросхема драйвера приклеена непосредственно к печатной плате и покрыта эпоксидной герметизацией, что обеспечивает очень прочную и компактную сборку.
Можете ли вы создать индивидуальный макет сегмента для моего продукта?	Да. Мы изготавливаем стекло по индивидуальному заказу в соответствии с вашим рисунком сегмента, значками и шрифтом. Предоставьте свой компоновочный чертеж или эталонный образец, и наши инженеры рассмотрят технико-экономическое обоснование и требования к приводу.
В чем разница между дисплеями TN и HTN?	HTN (High Twisted Nematic) представляет собой модифицированную конфигурацию TN. Он обеспечивает более широкий угол обзора (около 80°) по сравнению с 50° у TN и обеспечивает лучшую контрастность для требовательных приложений.
Предоставляете ли вы техническую поддержку и послепродажное обслуживание?	Да, мы предоставляем комплексную техническую поддержку и послепродажное обслуживание в течение 1 года для наших ЖК-дисплеев.
