Сегментный ЖК-дисплей VA, режим негативного ЖК-дисплея

Компания JDA является профессиональным производителем и поставщиком сегментных ЖК-дисплеев в Шэньчжэне, Китай. Сегментный ЖК-дисплей VA в режиме отрицательного ЖК-дисплея — это решение для отображения, обычно используемое в бытовой технике, медицинском оборудовании, контрольно-измерительных приборах и устройствах промышленного управления, известное своей высокой эффективностью, низким энергопотреблением и четким визуальным представлением. Наши ЖК-продукты имеют преимущество высокой экономической эффективности и могут стать хорошим ЖК-решением для клиентов.
Номер модуля: JDA0301-19101A1
Технология: технология COB
Рабочая температура: от -20 до 70 ℃
ИС привода: TCP802-01
Угол обзора: Широкий угол обзора

Отправить запрос

Рейтинг: 5.0

(Рейтинг: 1)

Описание продукта

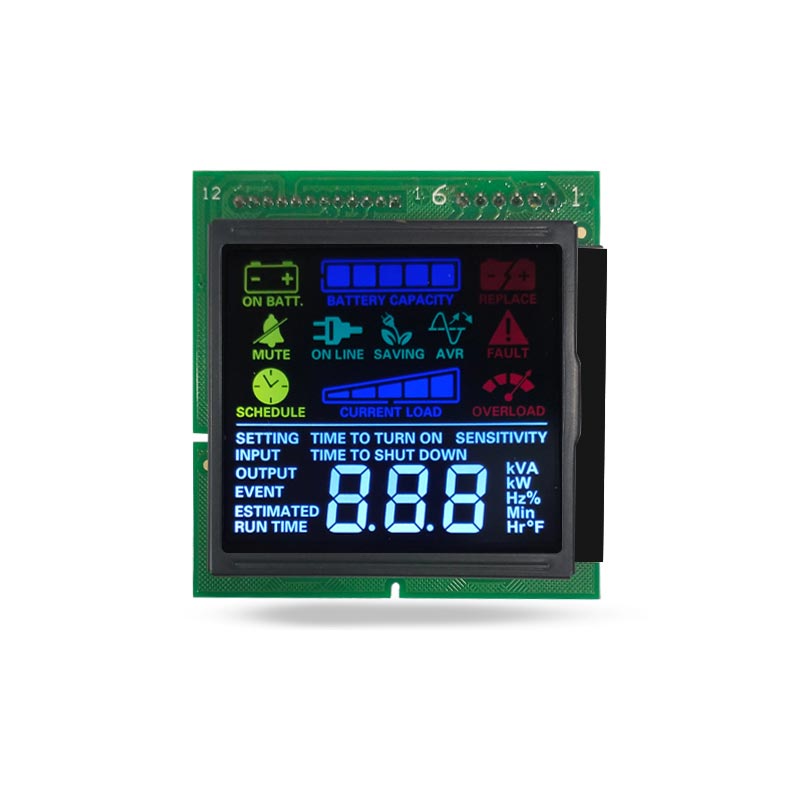

ЭтотСегментный ЖК-дисплей VA, режим негативного ЖК-дисплеяработает при напряжении 3,3 В, показывая яркие белые сегменты на глубоком черном фоне. Он создан для инверторов, систем ИБП, счетчиков и промышленных панелей управления, где контрастность и долговременная стабильность имеют большее значение, чем цвет.

Сегментный ЖК-дисплей Режим негативного ЖК-дисплея VA: характеристики и применение

Инженеры, ищущиеСегментный ЖК-дисплей VA, режим негативного ЖК-дисплеяобычно нужны три вещи одновременно: экран, который остается разборчивым при ярком окружающем освещении, схема драйвера, соответствующая существующей плате с напряжением 3,3 В, и поставщик, который может воспроизводить одно и то же качество во всех производственных циклах. JDA0301-19101A1 построен именно на этом основании.

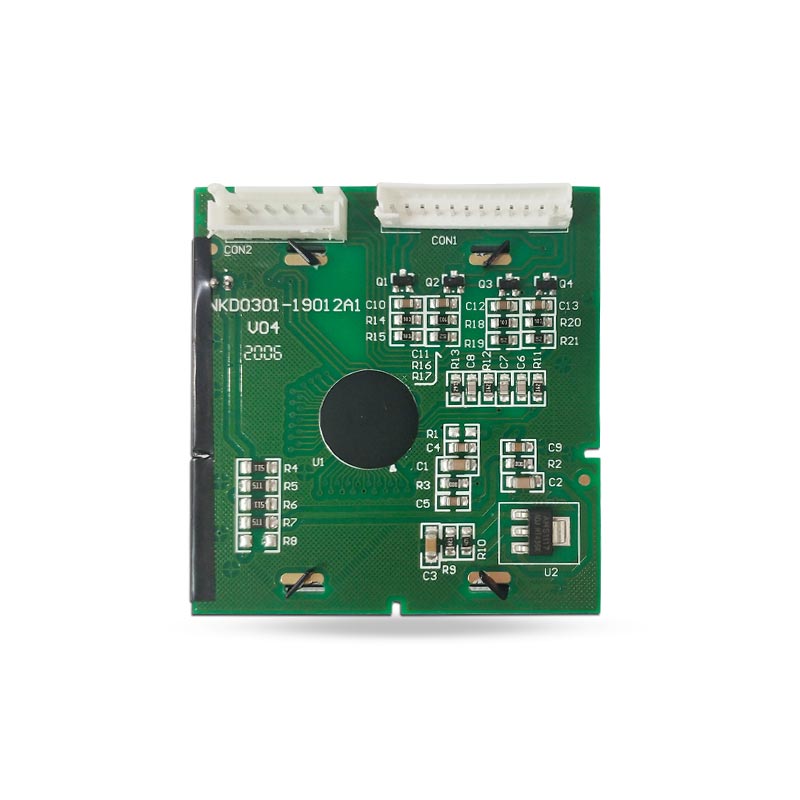

ЭтотСегментный ЖК-дисплей VA, режим негативного ЖК-дисплеяобъединяет стекло отрицательного режима с узлом COB (чип-на-плате), поэтому драйвер TCP802-01 размещается непосредственно на печатной плате, а устройство монтируется как один готовый компонент. Благодаря пропускающему поляризатору и светодиодной подсветке дисплей создает почти черный фон с белыми сегментами.

	ТИП ЖКД И НАПРЯЖЕНИЕ ЛОГИКИ ВА / Негативный \| ВДД = 3,3 В

	ПРИВОД ИС И МЕТОД TCP802-01 \| 1/3 ОБЯЗАТЕЛЬСТВА, 1/2 СМЕЩЕНИЯ

	АКТИВНАЯ ОБЛАСТЬ И ТЕМП. 46 × 41 мм \| от -20 до 70 °С

Технические характеристики JDA0301-19101A1 — сегментный ЖК-дисплей, режим негативного ЖК-дисплея VA
Номер модуля.	JDA0301-19101A1
Тип ЖК-дисплея	ВА / Негативный
Технология сборки	COB (чип на плате)
Размер модуля	58(Ш) × 60(В) × 15,8(Т) мм
Дисплей VA (активная область)	46(Ш) × 41(В) мм
Метод привода	1/3 ОБЯЗАТЕЛЬСТВА, 1/2 СМЕЩЕНИЯ
ИС привода	TCP802-01
Угол обзора	12 часов
Тип поляризатора	Трансмиссивный
Рабочая температура.	от -20 до 70 °С
Температура хранения.	от -30 до 80 °С

Почему инженеры выбирают наш сегментный ЖК-дисплей с режимом VA Negative LCD

Контраст, который выживает в реальных шкафах

ЭтотСегментный ЖК-дисплей VA, режим негативного ЖК-дисплеяобеспечивает действительно глубокий черный фон вместо серого, типичного для дисплеев TN, поэтому подсвеченные сегменты остаются читаемыми при ярком заводском освещении и за затемненными панелями.

Низкая мощность, длительный срок службы

Технология монохромного сегмента рисует только то, что требуется подсветке и водителю. При этом не требуется обработка видео, накладные расходы на обновление и выделение тепла, что подходит для счетчиков с постоянным питанием и передних панелей инверторов.

Электрическая совместимость

Логический источник питания 3,3 В с режимом работы 1/3 и приводом смещения 1/2 соответствует шинам MCU, используемым в большинстве инверторов, ИБП и измерительных платформ, что снижает необходимость в сдвиге уровня или перепроектировании внешнего драйвера.

Где используется этот сегментный ЖК-модуль

Сочетание оптики с отрицательной VA, широким диапазоном рабочих температур и устойчивостью к COB делает этоСегментный ЖК-дисплей VA, режим негативного ЖК-дисплеяпрактичный выбор среди нескольких категорий оборудования:

▸ Солнечные инверторы и системы ИБП- Индикация состояния, коды неисправностей и выходные параметры видны на расстоянии.

▸ Умный учет- счетчики электроэнергии, воды и газа, которые должны оставаться разборчивыми в течение десяти лет службы.

▸ Промышленный контроль и контрольно-измерительные приборы- преобразователи частоты, измерители мощности, испытательное оборудование и шкафы управления.

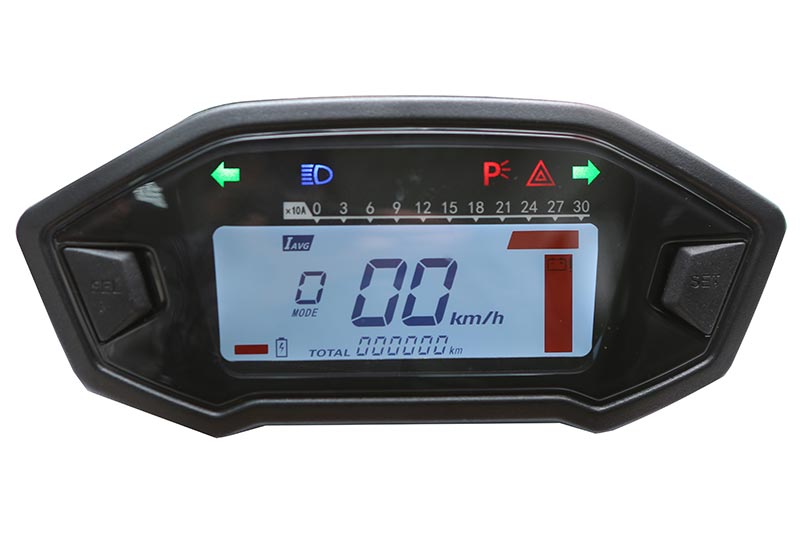

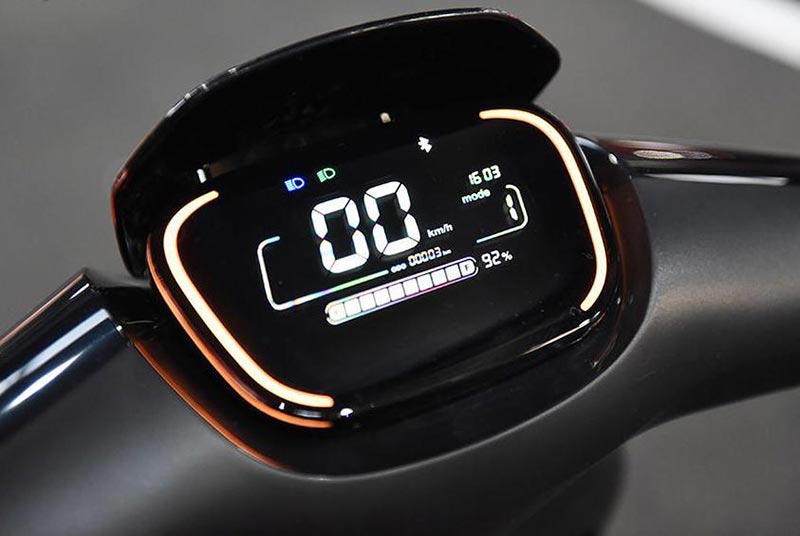

▸ Автомобильная и транспортная электроника- вспомогательные панели приборов и блоки мониторинга.

Segment LCD Display VA Negative LCD Mode in a power inverter

Сегментный ЖК-дисплей VA Режим негативного ЖК-дисплея на передней панели силового инвертора.

Segment LCD module used for solar inverter and UPS readouts

Сегментный ЖК-модуль, используемый для считывания показаний солнечного инвертора и ИБП.

Если вашему проекту требуется более широкое оптическое окно, а не фиксированное направление на 12 часов,Сегментный ЖК-дисплей VA с полным углом обзора для солнечной энергиипокрывает это требование в том же негативном стиле. Покупатели, работающие с ограниченным бюджетом, часто оцениваютHTN-негативный 7-сегментный ЖК-дисплейпараллельно.

Изготовление на заказ, образцы и заказ

Этот модуль каталога является отправной точкой, а не фиксированным элементом. Большинство наших проектов нестандартных дисплеев начинаются с чертежа клиента или образца существующего продукта и заканчиваются подходящим модулем, который устанавливается в тот же корпус. Нужна ли вам стандартная сборка COB или полностью адаптированнаяСегментный ЖК-дисплей VA, режим негативного ЖК-дисплея, наша команда инженеров поддержит ваш дизайн.

Сегмент изображения и размер стекла- новые шаблоны сегментов, значки и логотипы, адаптированные к вашему макету.

Варианты распиновки и разъема- Назначение выводов, FPC или окончание выводов соответствует вашей печатной плате.

Подсветка и цвет- белая, синяя или янтарная светодиодная подсветка в зависимости от корпуса и языка бренда.

Предложение в течение 24 часов- отправьте свой чертеж, годовой объем и целевую цену и получите цены, а также технический ответ на следующий рабочий день.

Образцы перед оснасткой- Стандартные образцы обычно отправляются в течение 3-7 рабочих дней после подтверждения чертежа.

Полная техническая документация для более широкого ассортимента доступна на сайтесегментный ЖК-дисплейстранице категории, и если ваш дизайн движется в сторону цветного интерфейса,монохромный ЖК- и OLED-дисплейВ разделе объясняется, где лучше всего подходят сегментные, символьные, графические модули и модули PMOLED.

Производство, испытания и документация о качестве

Компания Shenzhen Jingda Display Technology Co., Ltd. была основана в сентябре 2015 года и управляет беспыльным заводом площадью 6000 м² в Упине, провинция Фуцзянь. Каждая партия нашегоСегментный ЖК-дисплей VA, режим негативного ЖК-дисплеяпроходит входной контроль материалов, производственные проверки и окончательные электрические и оптические испытания перед упаковкой. Мы имеем сертификат управления качеством ISO и по запросу предоставляем документацию о соответствии RoHS.

COG and COB assembly lines

Линии сборки COG и COB внутри цеха с чистыми помещениями.

ISO quality management and RoHS documentation

Управление качеством ISO и документация RoHS.

Часто задаваемые вопросы

Можно ли настроить расположение сегментов и распиновку этого сегментного ЖК-дисплея VA Negative LCD Mode?

Да. Изображение сегмента, размер стекла, расположение контактов, цвет подсветки и тип разъема можно изменить на основе вашего чертежа или эталонного образца. Техническая экспертиза и цены возвращаются в течение 24 часов.

Нужна ли этому модулю подсветка?

В этой версии используется пропускающий поляризатор, поэтому для чтения при слабом освещении требуется светодиодная подсветка. Обычно указывается белая или синяя подсветка, создающая белые сегменты на черном фоне.

Как VA-отрицательный результат соотносится с HTN-отрицательным?

Этот сегментный ЖК-дисплей в режиме Negative LCD VA обеспечивает более глубокие уровни черного, более высокую контрастность и более широкий диапазон просмотра; HTN-негатив — более дешевая альтернатива с более узкими углами обзора. Оба являются монохромными сегментными дисплеями.

Какое время выполнения мне следует запланировать?

Котировки публикуются в течение 24 часов. Стандартные образцы обычно отправляются в течение 3–7 рабочих дней после подтверждения чертежа, а графики массового производства подтверждаются вместе с ценовым предложением.
